497 ₽
Вес, кг: 0,031

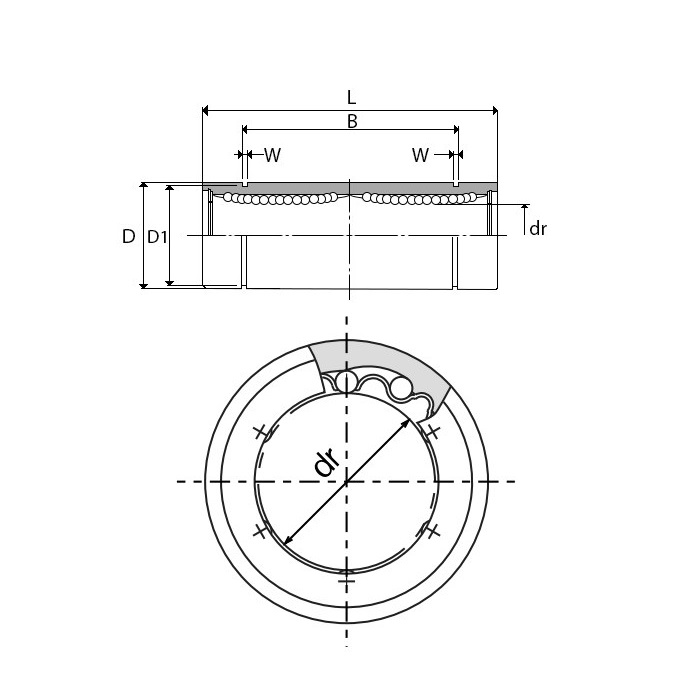

Диаметр D1, мм: 14,3
Внутренний диаметр dr, мм: 8
Эксцентричность, μм: 15
Тип: LM8-L
Ширина W, мм: 1,1
Динамическая нагрузка C, Н: 440
Внешний диаметр D, мм: 15
Длина L, мм: 45
Момент затяжки, Н*м: 4,31
Статическая нагрузка C0, Н: 800
Количество рециркуляций: 4
Длина B, мм: 35

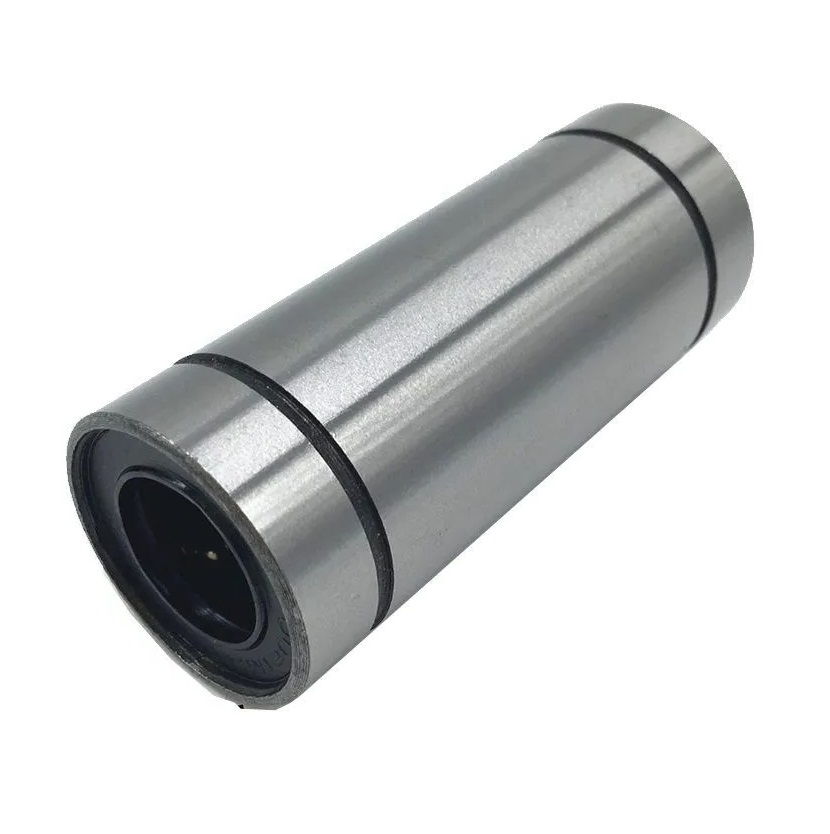

Линейный подшипник LM8-L-UU состоит из сепаратора и сегментов дорожек качения, которые сконструированы так��м образом, чтобы полностью использовать длину зоны нагружения для увеличения грузоподъемности и продления срока службы шарикоподшипника. Осуществляет линейное перемещение по прецизионному валу без опоры с диаметром 8 мм.
Вес подшипника – 0,031 кг.
Способен выдерживать динамическую нагрузку до 440 Н и статическую нагрузку до 800 Н.
Внутренний диаметр – 8 мм.
Внешний диаметр – 15 мм.
| Производитель | Железно |
|---|
