601 ₽

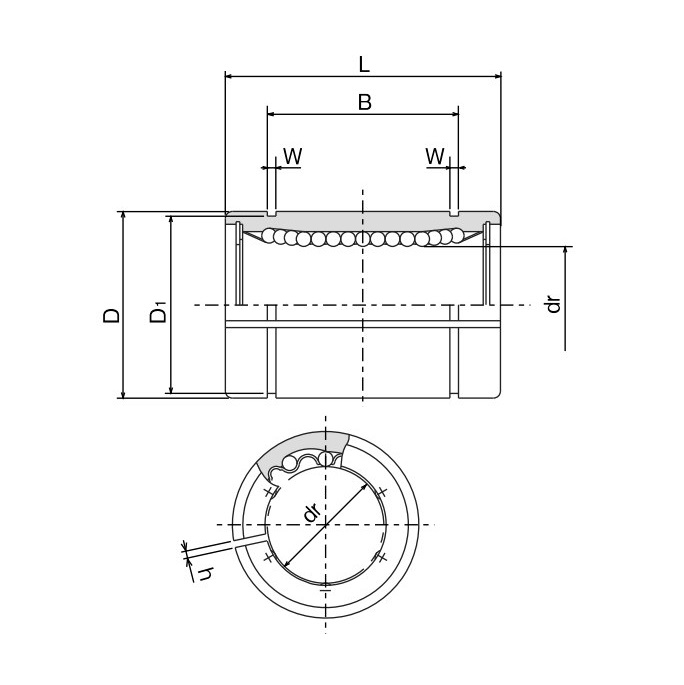

Вес, кг: 0,205
Диаметр D1, мм: 37,5
Внутренний диаметр dr, мм: 25
Эксцентричность, μм: 15
Допуск B, мм: 0 ÷ -0,3
Расстояние h, мм: 1,85
Тип: LME25-AJ
Ширина W, мм: 1,85
Динамическая нагрузка C, Н: 1000
Внешний диаметр D, мм: 40
Длина L, мм: 58
Допуск D, μм: 0 ÷ -11
Допуск L, мм: 0 ÷ -0,3
Статическая нагрузка C0, Н: 1600
Количество рециркуляций: 6
Длина B, мм: 44,1

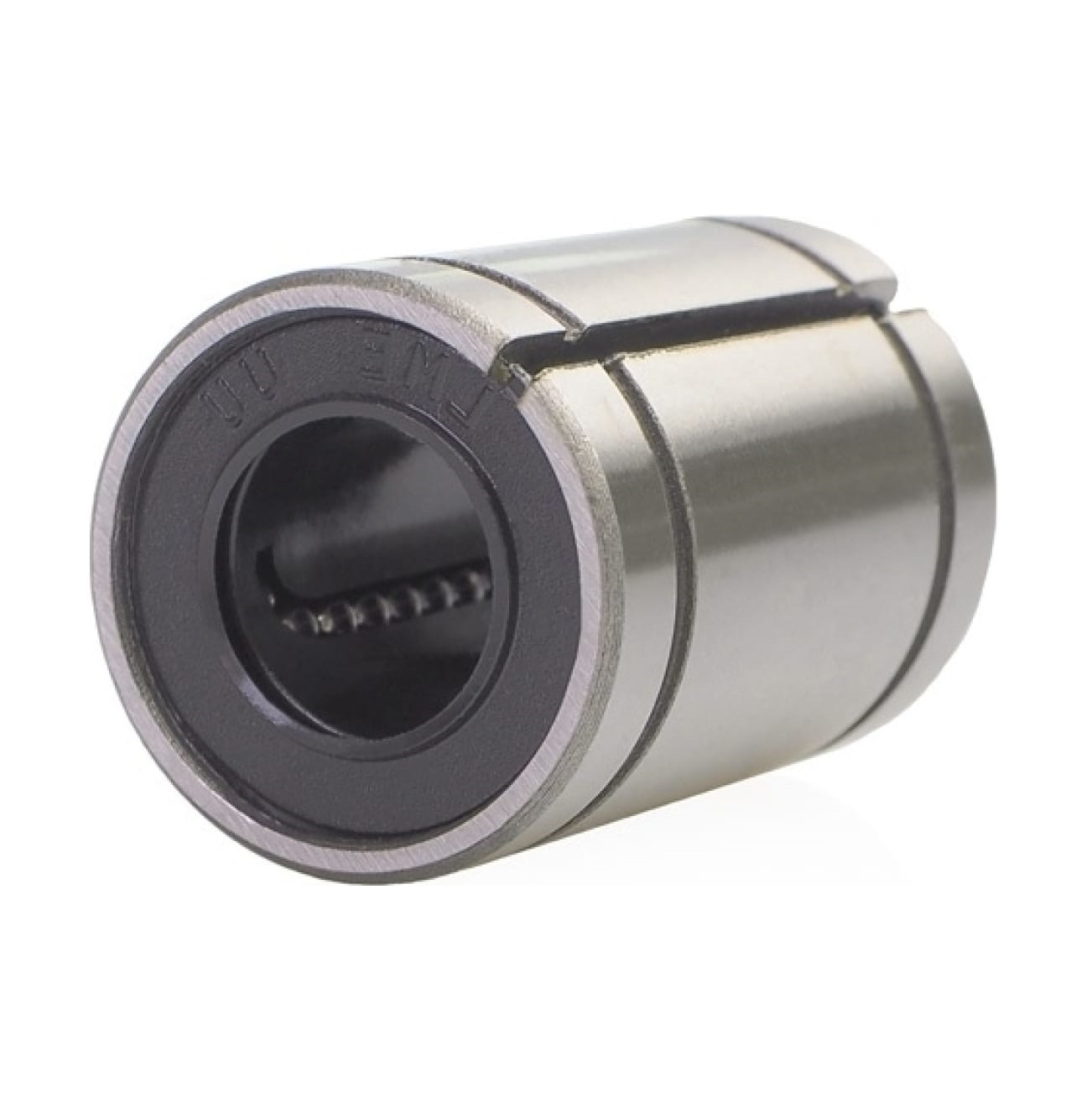

Линейный подшипник LME25-UU-AJ состоит из сепаратора и сегментов дорожек качения, которые сконструированы таким образом, чтобы полностью использовать длину зоны нагружения для увеличения грузоподъемности и продления срока службы шарикоподшипника. Осуществляет линейное перемещение по прецизионному валу без опоры с диаметром 25 мм.
Вес подшипника – 0,205 кг.
Способен выдерживать динамическую нагрузку до 1000 Н и статическую нагрузку до 1600 Н.
Внутренний диаметр – 25 мм.
Внешний диаметр – 40 мм.
| Производитель | Железно |
|---|
