556 ₽
Вес, кг: 0,15

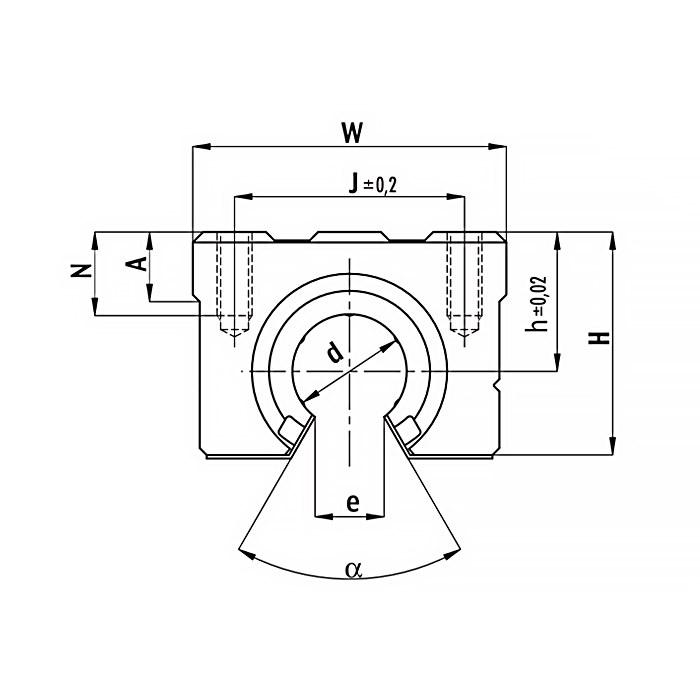

Ширина J, мм: 32
Диаметр d, мм: 16

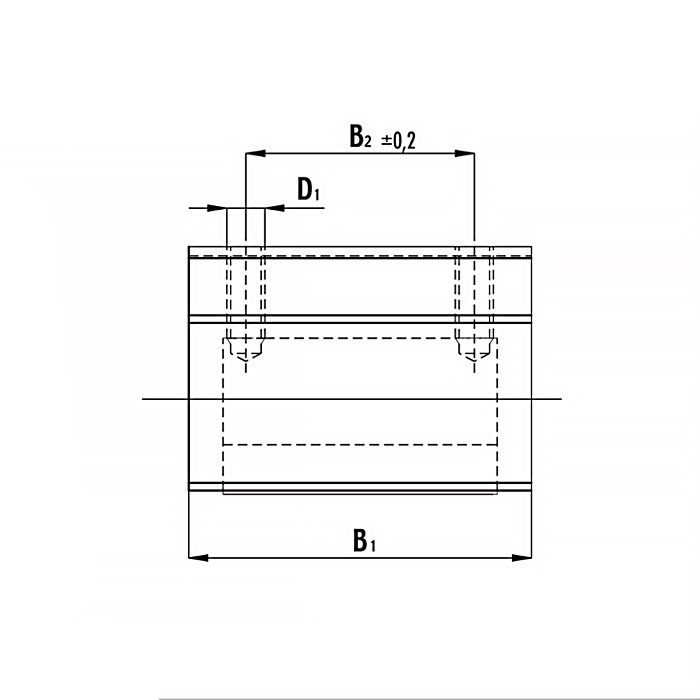

Ширина B2, мм: 30
Угол α,°: 80
Высота A, мм: 9
Расстояние e, мм: 10
Крепежный винт D1, мм: M5
Высота N, мм: 12
Тип: SBR 16
Ширина W, мм: 45
Динамическая нагрузка C, Н: 590
Высота H, мм: 33
Статическая нагрузка C0, Н: 910
Высота h, мм: 20
Ширина B1, мм: 45

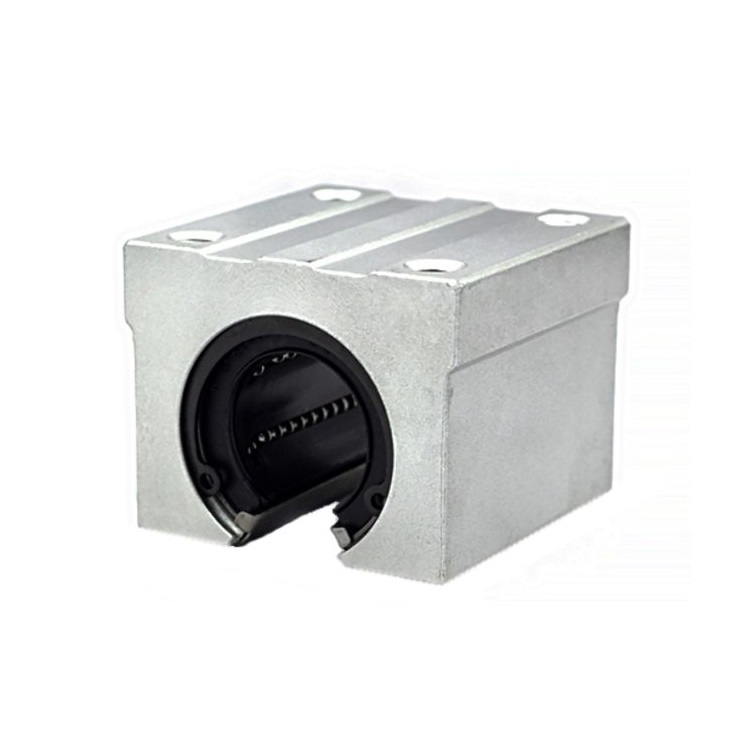

Линейный подшипник в сборе с корпусом SBR16-UU состоит из сепаратора и сегментов дорожек качения, которые сконструированы таким образом, чтобы полностью использовать длину зоны нагружения для увеличения грузоподъемности и продления срока службы шарикоподшипника. Осуществляет линейное перемещение по прецизионному валу с опорой с диаметром 16 мм.
Вес подшипника – 0,15 кг.
Способен выдерживать динамическую нагрузку до 590 Н и статическую нагрузку до 910 Н.
Внутренний диаметр – 16 мм.
| Производитель | Железно |
|---|
