1404 ₽
Вес, кг: 0,685

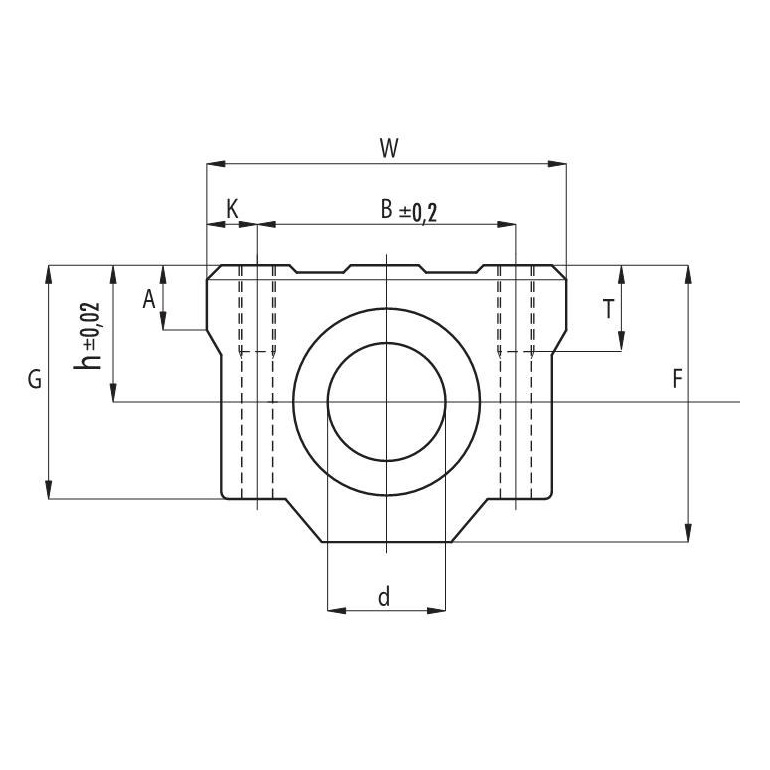

Ширина K, мм: 10
Ширина J, мм: 58

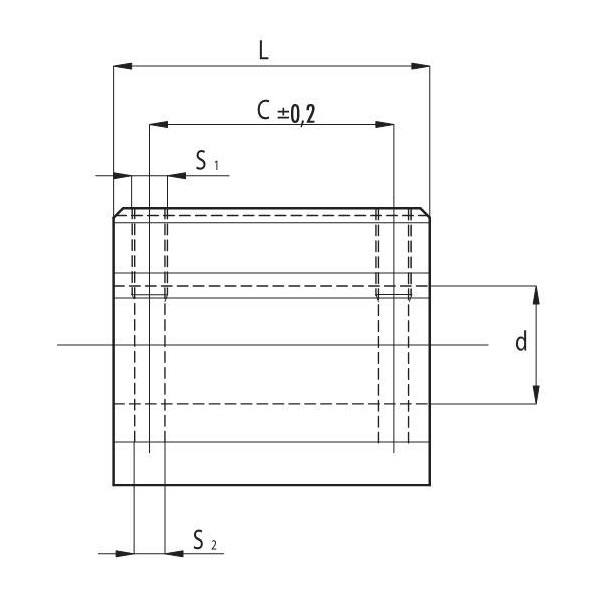

Диаметр d, мм: 30
Ширина B2, мм: 58
Высота A, мм: 10
Крепежный винт D1, мм: M8
Величина D2, мм: 6,8
Высота N, мм: 18
Высота G, мм: 49
Тип: SC 30
Ширина W, мм: 78
Динамическая нагрузка C, Н: 1600
Высота H, мм: 59,5
Статическая нагрузка C0, Н: 2800
Высота h, мм: 30
Ширина B1, мм: 76

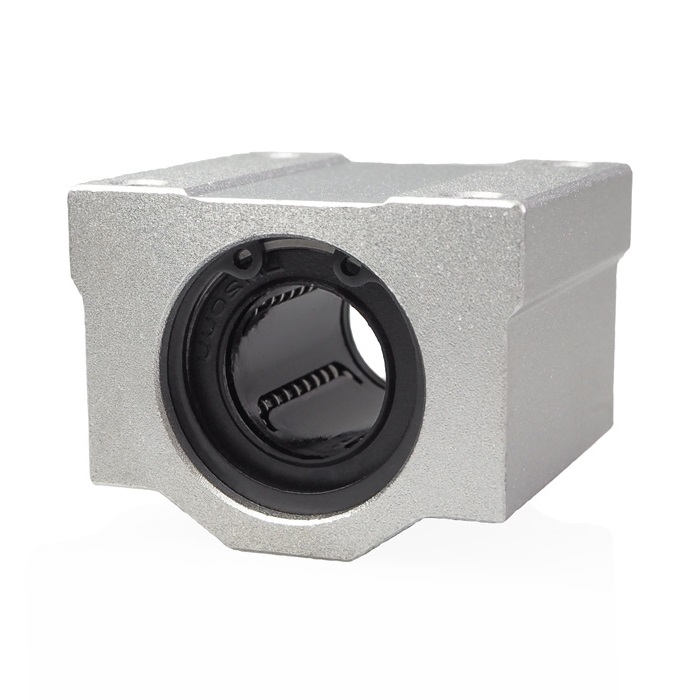

Линейный подшипник в сборе с корпусом SCS30-UU состоит из сепаратора и сегментов дорожек качения, которые сконструированы таким образом, чтобы полностью использовать длину зоны нагружения для увеличения грузоподъемности и продления срока службы шарикоподшипника. Осуществляет линейное перемещение по прецизионному валу без опоры с диаметром 30 мм.
Вес подшипника – 0,685 кг.
Способен выдерживать динамическую нагрузку до 1600 Н и статическую нагрузку до 2800 Н.
Внутренний диаметр – 30 мм.
| Производитель | Железно |
|---|
