1796 ₽

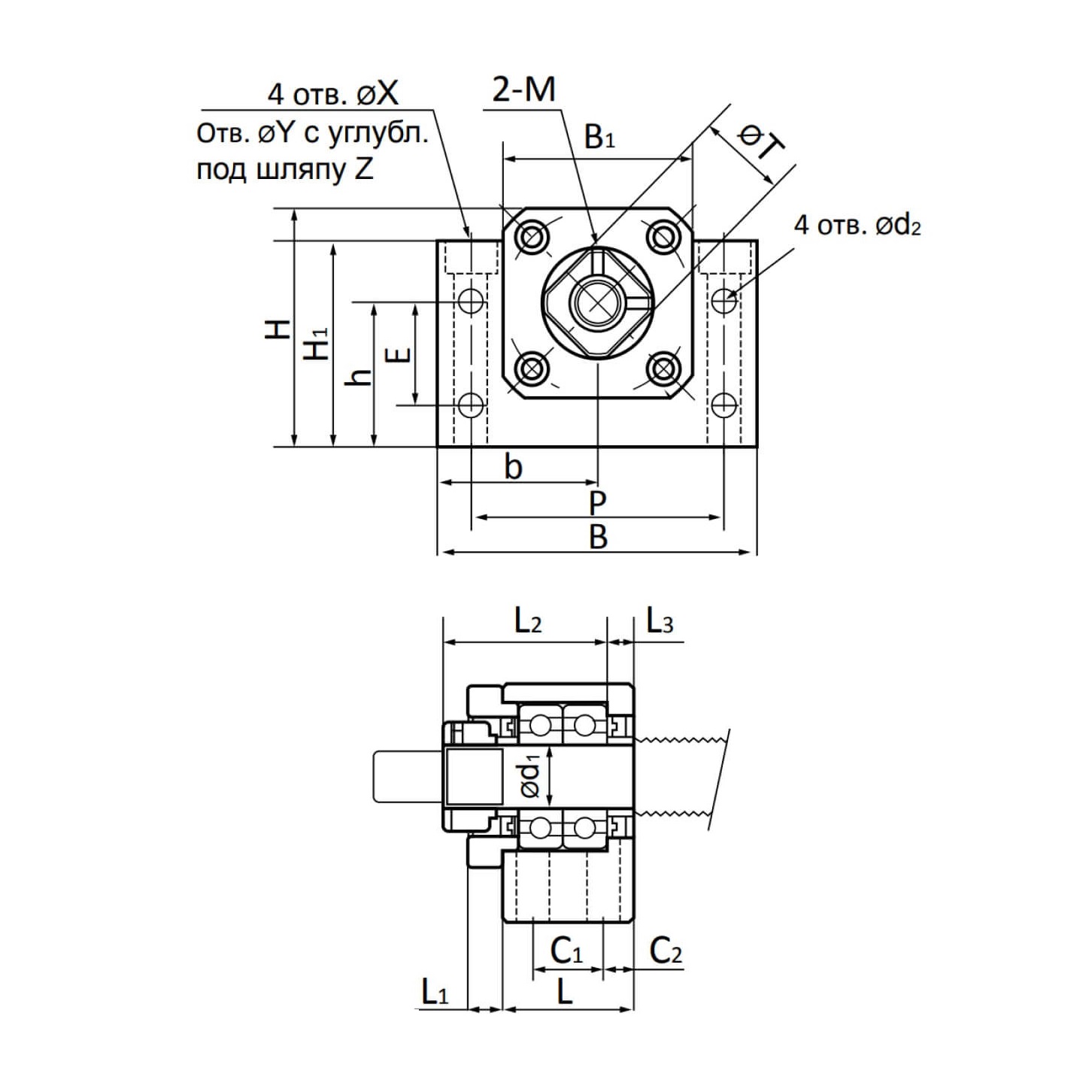

Размер C1, мм: 13
Размер L2, мм: 29
Размер L3, мм: 5
Длина монтажной площадки L1, мм: 5
Расстояние от центра подшипника до края опоры b, мм: 30
Ширина выступа B1, мм: 35
Размер C2, мм: 6
Диаметр отверстия X, мм: 6.6
Диаметр отверстия Y, мм: 10.8
Размер шляпы Z, мм: 5
Диаметр отверстий d2, мм: 5.5
Высота основания опоры без выступа H1, мм: 32,5
Межцентровое расстояние крепежных отверстий E, мм: 18
Межцентровое расстояние крепежных отверстий P, мм: 46
Размер Т, мм: 19
Ширина B, мм: 60
Размер h, мм: 25
Диаметр вала d1, мм: 12
Высота H, мм: 43
Установочный винт: M4
Вес, кг: 0.45
Длина L, мм: 25

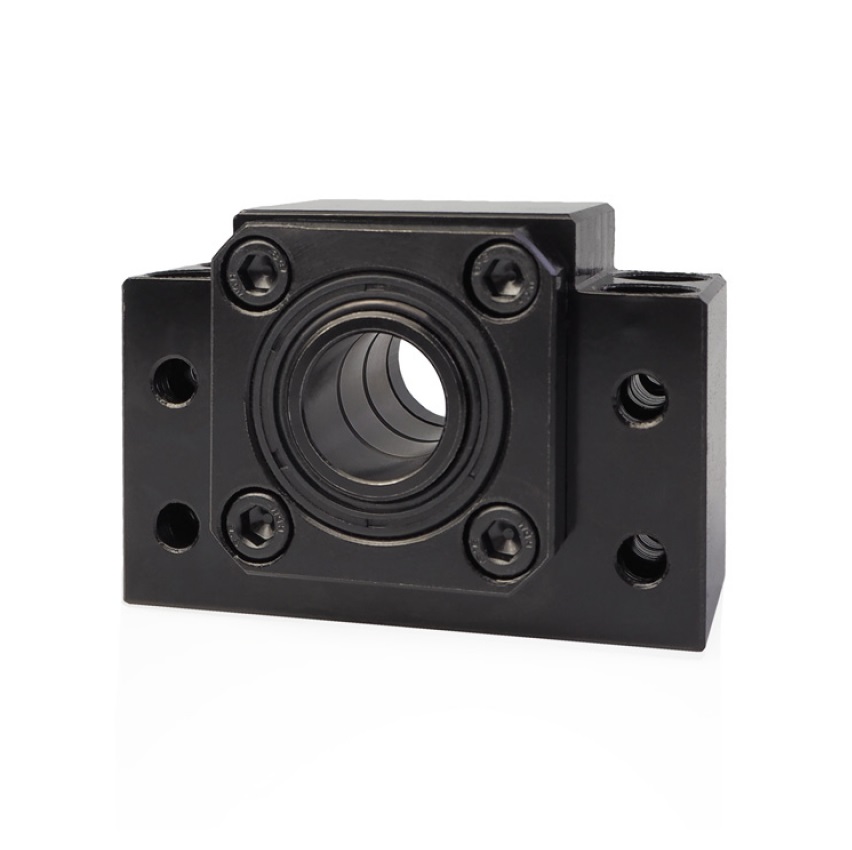

Опора ШВП BK12 представляет собой конструкцию, внутри которой установлена пара радиально упорных подшипников. Служит для жесткой фиксация винта ШВП. Корпус стальной прецизионный.
Диаметр вала 12 мм
Расстояние между центрами креплений 60 мм
Расстояния от края опоры до центра вала 25 мм
