65538 ₽
Диаметр Dp, мм: 147,5
Диаметр Fi, мм: 112
Диаметр Fe, мм: 187
Количество отверстий Ni: 12
Количество отверстий Ne: 12
Размер r min, мм: 1,5
Диаметр смазочного отверстия s, мм: 3,1
Крепежное отверстие на внешнем кольце Ve, мм: 9
Диаметр Le, мм: 14
Высота We, мм: 8,6
Крепежное отверстие на внутреннем кольце Vi, мм: 9
Диаметр Li, мм: 14
Высота Wi, мм: 8,6
Диаметр ds, мм: 133
Диаметр dh, мм: 132
Класс точности: P5
Уплотнение: есть
Коэффициент нагрузки C, кН: 49,1
Коэффициент нагрузки C0, кН: 76,8
Форма: G
Наружный диаметр D, мм: 210
Высота B, мм: 25
Внутренний диаметр d, мм: 90
Вес, кг: 4,9
Зазор: CC0

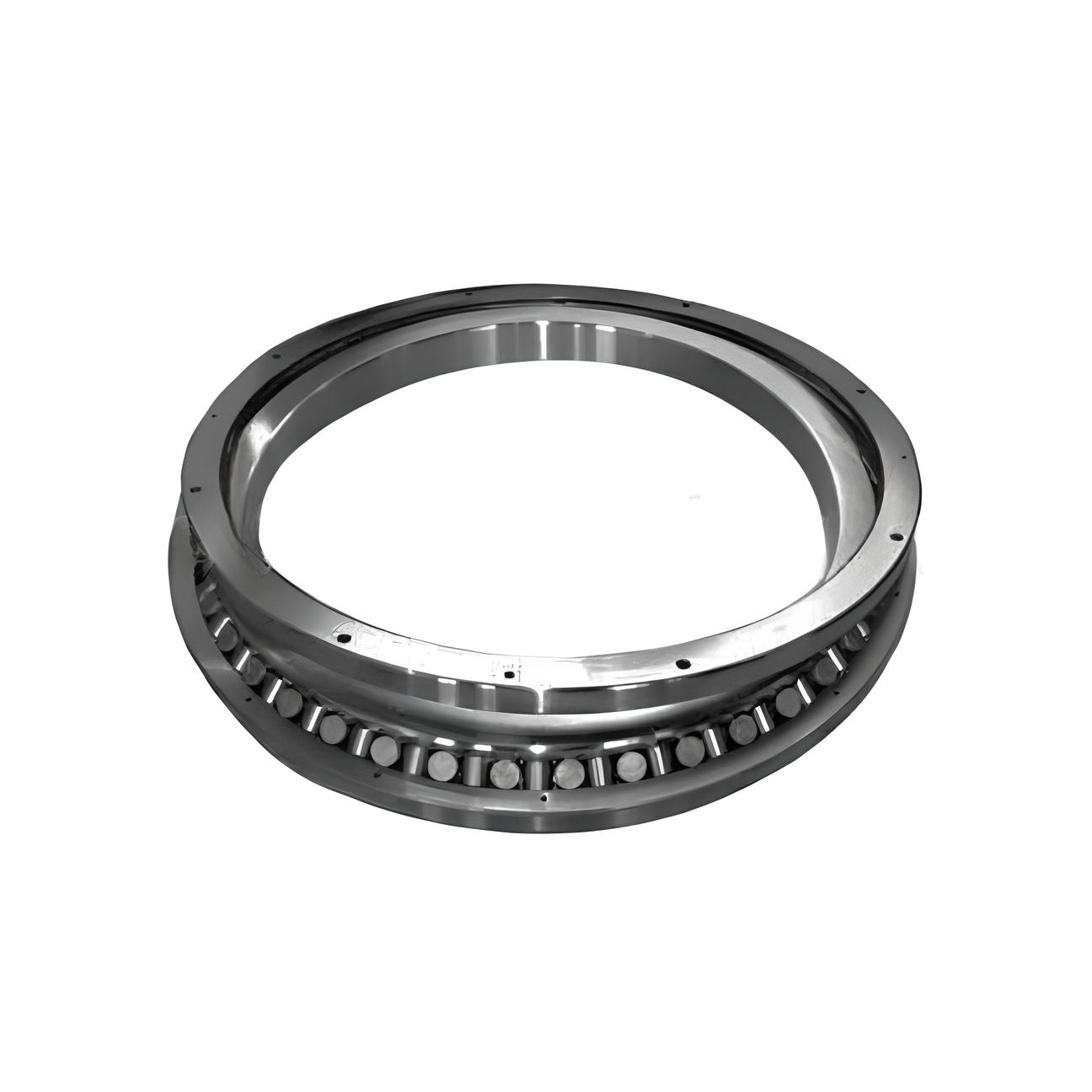

Опорно-поворотное устройство RU148G-UU-CC0-P5 относится к серии RU, в которых используются неразъемные кольца. Благодаря этому нет необходимости в установочном фланце и корпусе.
В ОПУ серии RU гарантирована стабильная точность вращения и крутящий момент, так как неразъемные кольца исключают возможность неправильной установки.
Применение ОПУ серии RU вариативно – оно может использоваться как для вращения внутреннего кольца, так и для вращения внешнего. Устройство используется в поворотных узлах в сферах легкой промышленности: производство измерительных приборов, медицинского оборудования, поворотных устройств и т. д.
— Наружный диаметр: 210 мм
— Внутренний диаметр: 90 мм
— Высота: 25 мм
— Коэффициент динамической нагрузки: 49,1 кН
— Коэффициент статической нагрузки: 76,8 кН
— Масса: 4,9 кг
| Производитель | Железно |
|---|
Вес, кг: 1101
Материал: Сталь
Преднатяг: 185
z: 96
Dp,мм: 1536
di,мм: 1774
De,мм: 1981
Di, мм: 1520
M мм: 16
Усилие на зубе Fz nor (KN): 185
Усилие на зубе Fz max (KN): 342
de,мм: 1763
V,мм: 33
N,мм: 36
Hd, мм: 33
Hi,мм: 117
He,мм: 138
x, мм: -0.5
Допуск радиального зазора: Сталь
Ve, мм: 1774
Le, мм: 138
We, мм: 36
Ht мм: 147
Вес, кг: 1626
Материал: Сталь
Преднатяг: 252.2
z: 118
Dp,мм: 2142
Fe,мм: 2520
Fi,мм: 2280
De,мм: 2590
Di, мм: 2110
Ne,мм: 80
M мм: 18
Усилие на зубе Fz nor (KN): 252.2
Ni,мм: 80
Осевой и радиальный зазор, мм: 2586-0.35
N,мм: 160
Hi,мм: 145
He,мм: 135
xm, мм: -9
Допуск радиального зазора: Сталь
Le, мм: 135
dce мм: 2586-0.35
Dci мм: 2392-0.20
Ht мм: 160
Вес, кг: 1406
Материал: Сталь
Преднатяг: 217
z: 109
Dp,мм: 1962
di,мм: 2214
De,мм: 2421
Di, мм: 1944
M мм: 18
Усилие на зубе Fz nor (KN): 217
Усилие на зубе Fz max (KN): 394
de,мм: 2203
V,мм: 33
N,мм: 48
Hd, мм: 33
Hi,мм: 117
He,мм: 138
x, мм: -0.5
Допуск радиального зазора: Сталь
Ve, мм: 2214
Le, мм: 138
We, мм: 48
Ht мм: 147
Вес, кг: 1767
Материал: Сталь
Преднатяг: 248
z: 126
Dp,мм: 2520
di,мм: 2774
De,мм: 2981
Di, мм: 2500
M мм: 20
Усилие на зубе Fz nor (KN): 248
Усилие на зубе Fz max (KN): 449
de,мм: 2763
V,мм: 33
N,мм: 60
Hd, мм: 33
Hi,мм: 117
He,мм: 138
x, мм: -0.5
Допуск радиального зазора: Сталь
Ve, мм: 2774
Le, мм: 138
We, мм: 60
Ht мм: 147
Вес, кг: 5367
Материал: Сталь
Преднатяг: 398
z: 173
Dp,мм: 4152
di,мм: 4463
De,мм: 4738
Di, мм: 4128
M мм: 24
Усилие на зубе Fz nor (KN): 398
Усилие на зубе Fz max (KN): 740
de,мм: 4450
V,мм: 39
N,мм: 84
Hd, мм: 39
Hi,мм: 210
He,мм: 170
x, мм: -0.5
Допуск радиального зазора: Сталь
Ve, мм: 4463
Le, мм: 170
We, мм: 84
Ht мм: 220
Вес, кг: 2154
Материал: Сталь
Преднатяг: 286
z: 126
Dp,мм: 2532
Fe,мм: 2950
Fi,мм: 2670
De,мм: 3020
Di, мм: 2495
Ne,мм: 72
M мм: 20
Усилие на зубе Fz nor (KN): 286
Ni,мм: 72
Осевой и радиальный зазор, мм: 3018-0.40
N,мм: 158
Hi,мм: 148
He,мм: 140
xm, мм: -6
Допуск радиального зазора: Сталь
Le, мм: 140
dce мм: 3018-0.40
Dci мм: 313+0.09
Ht мм: 158
Вес, кг: 239
Материал: Сталь
Преднатяг: 72.5
z: 99
Dp,мм: 996.4
Fe,мм: 1212
Fi,мм: 1068
De,мм: 1251
Di, мм: 979
Ne,мм: 40
M мм: 10
Усилие на зубе Fz nor (KN): 72.5
Ni,мм: 40
Осевой и радиальный зазор, мм: 1250-0.17
N,мм: 91
Hi,мм: 75
He,мм: 75
xm, мм: -3.2
Допуск радиального зазора: Сталь
Le, мм: 75
dce мм: 1250-0.17
Dci мм: 1135-0.17
Ht мм: 91
Вес, кг: 802
Материал: Сталь
Преднатяг: 128.3
z: 100
Dp,мм: 1400
Fe,мм: 1710
Fi,мм: 1500
De,мм: 1770
Di, мм: 1375
Ne,мм: 48
M мм: 14
Усилие на зубе Fz nor (KN): 128.3
Ni,мм: 48
Осевой и радиальный зазор, мм: 1760-0.20
N,мм: 150
Hd, мм: 110
Hi,мм: 125
He,мм: 125
Допуск радиального зазора: Сталь
Le, мм: 125
dce мм: 1760-0.20
Dci мм: 1440+0.20
Ht мм: 150
Вес, кг: 323
Материал: Сталь
Преднатяг: 82.1
z: 115
Dp,мм: 1143
Fe,мм: 1380
Fi,мм: 1228
De,мм: 1431
Di, мм: 1143
Ne,мм: 48
M мм: 10
Усилие на зубе Fz nor (KN): 82.1
Ni,мм: 48
Осевой и радиальный зазор, мм: 1430-0.20
N,мм: 97
Hi,мм: 85
He,мм: 82
Допуск радиального зазора: Сталь
Le, мм: 82
dce мм: 1430-0.20
Dci мм: 1298-0.17
Ht мм: 97
Вес, кг: 1199
Материал: Сталь
Преднатяг: 204.1
z: 109
Dp,мм: 1760
Fe,мм: 2130
Fi,мм: 1880
De,мм: 2190
Di, мм: 1731
Ne,мм: 72
M мм: 16
Усилие на зубе Fz nor (KN): 204.1
Ni,мм: 72
Осевой и радиальный зазор, мм: 2188-0.30
N,мм: 144
Hi,мм: 132
He,мм: 127
xm, мм: -8
Допуск радиального зазора: Сталь
Le, мм: 127
dce мм: 2188-0.30
Dci мм: 1990-0.25
Ht мм: 144
Вес, кг: 4810
Материал: Сталь
Преднатяг: 398
z: 152
Dp,мм: 3648
di,мм: 3963
De,мм: 4238
Di, мм: 3624
M мм: 24
Усилие на зубе Fz nor (KN): 398
Усилие на зубе Fz max (KN): 740
de,мм: 3950
V,мм: 39
N,мм: 72
Hd, мм: 39
Hi,мм: 210
He,мм: 170
x, мм: -0.5
Допуск радиального зазора: Сталь
Ve, мм: 3963
Le, мм: 170
We, мм: 72
Ht мм: 220
Вес, кг: 3664
Материал: Сталь
Преднатяг: 305
z: 167
Dp,мм: 3674
di,мм: 3970
De,мм: 4218
Di, мм: 3652
M мм: 22
Усилие на зубе Fz nor (KN): 305
Усилие на зубе Fz max (KN): 559
de,мм: 3959
V,мм: 39
N,мм: 72
Hd, мм: 39
Hi,мм: 139
He,мм: 172
x, мм: -0.5
Допуск радиального зазора: Сталь
Ve, мм: 3970
Le, мм: 172
We, мм: 72
Ht мм: 181
