144981 ₽
Вес, кг: 50
Наружный диаметр De, мм: 716
Диаметр Di, мм: 546
Диаметр de, мм: 645,5
Диаметр di, мм: 642,5
Модуль зубьев m, мм: 6
Диаметр Dp, мм: 558
Диаметр Fi, мм: 605
Диаметр Fe, мм: 690
Количество отверстий Ni: 36
Количество отверстий Ne: 36
Материал: сталь 45
Количество зубьев: 93
Усилие на зубе Fz nor (KN): 18,7
Усилие на зубе Fz max (KN): 31,17
Кривая: 4
Резьба M: M12

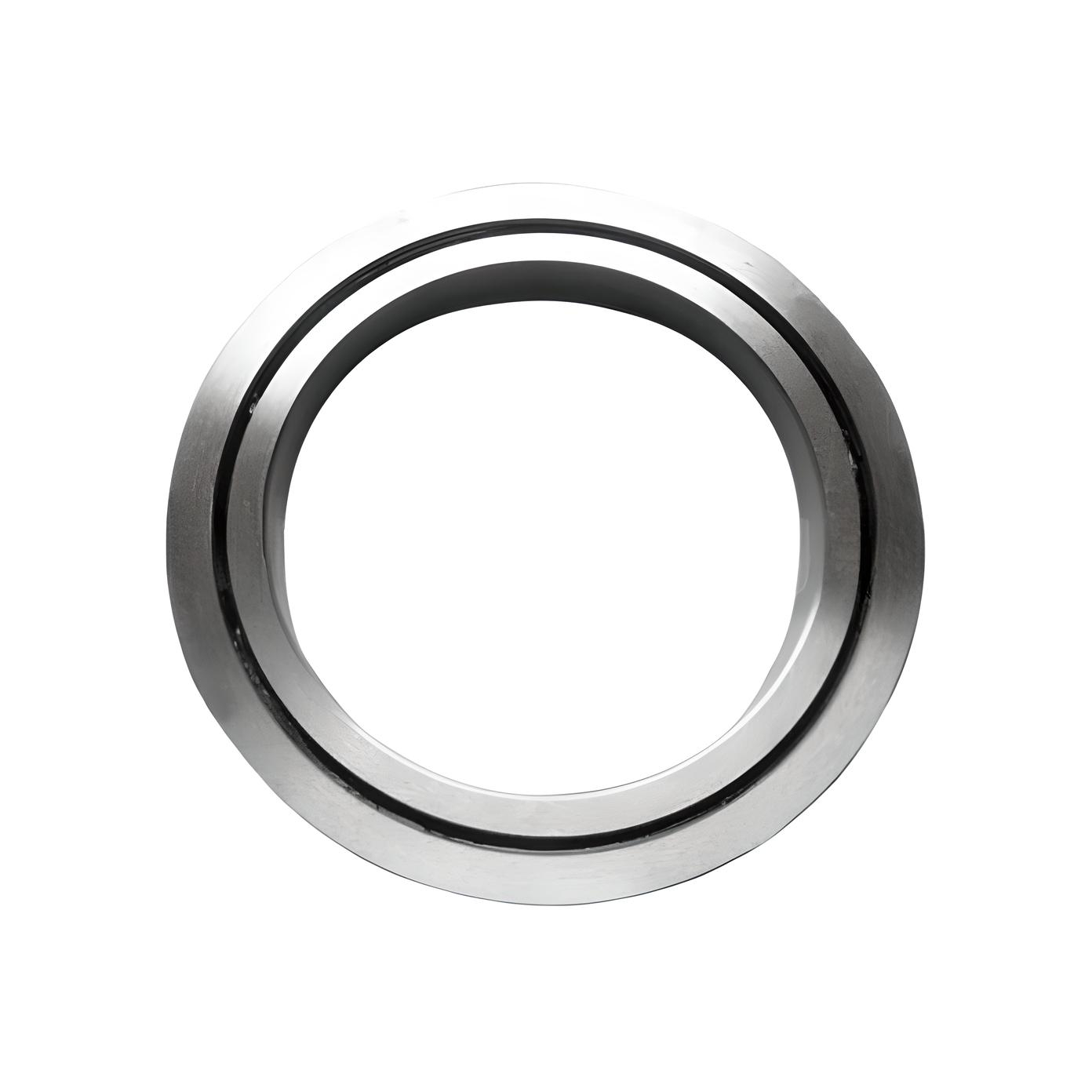

ОПУ стандартной серии с одним рядом шариков ZB1.20.0644.200- относится к опорно-поворотным устройствам с внутренним зацеплением. Используется для обеспечения большой грузоподъемности механизма и передачи рабочей нагрузки.
Встречается в качестве составляющих кранов, ветродвигателей, экскаваторов, илоскрёбов, кантователей и т.д.
Произведено из стали марки 45.
Обладает наружным диаметром 716 мм.
У данной модели имеется 36 отверстий. Вес ОПУ — 50 кг.
| Производитель | Железно |
|---|
Вес, кг: 539
Материал: Сталь
Преднатяг: 117
z: 87
Dp,мм: 1044
di,мм: 1218
De,мм: 1397
Di, мм: 1032
M мм: 12
Усилие на зубе Fz nor (KN): 117
Усилие на зубе Fz max (KN): 214
de,мм: 1219
V,мм: 26
N,мм: 36
Hd, мм: 26
Hi,мм: 106
He,мм: 123
x, мм: -0.5
Допуск радиального зазора: Сталь
Ve, мм: 1218
Le, мм: 123
We, мм: 36
Ht мм: 132
Вес, кг: 705
Материал: Сталь
Преднатяг: 146
z: 99
Dp,мм: 1386
di,мм: 1568
De,мм: 1747
Di, мм: 1372
M мм: 14
Усилие на зубе Fz nor (KN): 146
Усилие на зубе Fz max (KN): 269
de,мм: 1569
V,мм: 26
N,мм: 40
Hd, мм: 26
Hi,мм: 106
He,мм: 123
x, мм: -0.5
Допуск радиального зазора: Сталь
Ve, мм: 1568
Le, мм: 123
We, мм: 40
Ht мм: 132
Вес, кг: 951
Материал: Сталь
Преднатяг: 155.6
z: 115
Dp,мм: 1619.8
Fe,мм: 1940
Fi,мм: 1720
De,мм: 2002
Di, мм: 1595
Ne,мм: 54
M мм: 14
Усилие на зубе Fz nor (KN): 155.6
Ni,мм: 54
Осевой и радиальный зазор, мм: 2000-0.25
N,мм: 150
Hd, мм: 115
Hi,мм: 125
He,мм: 125
xm, мм: -4.9
Допуск радиального зазора: Сталь
Le, мм: 125
dce мм: 2000-0.25
Dci мм: 1665+0.20
Ht мм: 150
Вес, кг: 1202
Материал: Сталь
Преднатяг: 185
z: 109
Dp,мм: 1744
di,мм: 1974
De,мм: 2181
Di, мм: 1728
M мм: 16
Усилие на зубе Fz nor (KN): 185
Усилие на зубе Fz max (KN): 342
de,мм: 1963
V,мм: 33
N,мм: 44
Hd, мм: 33
Hi,мм: 117
He,мм: 138
x, мм: -0.5
Допуск радиального зазора: Сталь
Ve, мм: 1974
Le, мм: 138
We, мм: 44
Ht мм: 147
Вес, кг: 630
Материал: Сталь
Преднатяг: 146
z: 84
Dp,мм: 1176
di,мм: 1368
De,мм: 1547
Di, мм: 1162
M мм: 14
Усилие на зубе Fz nor (KN): 146
Усилие на зубе Fz max (KN): 269
de,мм: 1369
V,мм: 26
N,мм: 36
Hd, мм: 26
Hi,мм: 106
He,мм: 123
x, мм: -0.5
Допуск радиального зазора: Сталь
Ve, мм: 1368
Le, мм: 123
We, мм: 36
Ht мм: 132
Вес, кг: 1406
Материал: Сталь
Преднатяг: 217
z: 109
Dp,мм: 1962
di,мм: 2214
De,мм: 2421
Di, мм: 1944
M мм: 18
Усилие на зубе Fz nor (KN): 217
Усилие на зубе Fz max (KN): 394
de,мм: 2203
V,мм: 33
N,мм: 48
Hd, мм: 33
Hi,мм: 117
He,мм: 138
x, мм: -0.5
Допуск радиального зазора: Сталь
Ve, мм: 2214
Le, мм: 138
We, мм: 48
Ht мм: 147
Вес, кг: 108
Материал: Сталь
Преднатяг: 27.0
z: 94
Dp,мм: 752
Fe,мм: 920
Fi,мм: 805
di,мм: 882
De,мм: 950
Di, мм: 736
Ne,мм: 920
M мм: 8
Усилие на зубе Fz nor (KN): 27.0
Усилие на зубе Fz max (KN): 54.0
de,мм: 882
Ni,мм: 805
V,мм: 882
d мм: 400
D, мм: 400
Допуск радиального зазора: Сталь
Vi, мм: 882
Вес, кг: 3664
Материал: Сталь
Преднатяг: 305
z: 167
Dp,мм: 3674
di,мм: 3970
De,мм: 4218
Di, мм: 3652
M мм: 22
Усилие на зубе Fz nor (KN): 305
Усилие на зубе Fz max (KN): 559
de,мм: 3959
V,мм: 39
N,мм: 72
Hd, мм: 39
Hi,мм: 139
He,мм: 172
x, мм: -0.5
Допуск радиального зазора: Сталь
Ve, мм: 3970
Le, мм: 172
We, мм: 72
Ht мм: 181
Вес, кг: 4810
Материал: Сталь
Преднатяг: 398
z: 152
Dp,мм: 3648
di,мм: 3963
De,мм: 4238
Di, мм: 3624
M мм: 24
Усилие на зубе Fz nor (KN): 398
Усилие на зубе Fz max (KN): 740
de,мм: 3950
V,мм: 39
N,мм: 72
Hd, мм: 39
Hi,мм: 210
He,мм: 170
x, мм: -0.5
Допуск радиального зазора: Сталь
Ve, мм: 3963
Le, мм: 170
We, мм: 72
Ht мм: 220
Вес, кг: 4117
Материал: Сталь
Преднатяг: 357
z: 146
Dp,мм: 3212
di,мм: 3513
De,мм: 3788
Di, мм: 3190
M мм: 22
Усилие на зубе Fz nor (KN): 357
Усилие на зубе Fz max (KN): 658
de,мм: 3500
V,мм: 39
N,мм: 66
Hd, мм: 39
Hi,мм: 210
He,мм: 170
x, мм: -0.5
Допуск радиального зазора: Сталь
Ve, мм: 3513
Le, мм: 170
We, мм: 66
Ht мм: 220
Вес, кг: 1545
Материал: Сталь
Преднатяг: 217
z: 124
Dp,мм: 2232
di,мм: 2474
De,мм: 2681
Di, мм: 2214
M мм: 18
Усилие на зубе Fz nor (KN): 217
Усилие на зубе Fz max (KN): 394
de,мм: 2463
V,мм: 33
N,мм: 54
Hd, мм: 33
Hi,мм: 117
He,мм: 138
x, мм: -0.5
Допуск радиального зазора: Сталь
Ve, мм: 2474
Le, мм: 138
We, мм: 54
Ht мм: 147
Вес, кг: 139
Материал: Сталь
Fe,мм: 1215
Fi,мм: 1095
di,мм: 1156
De,мм: 1255
Di, мм: 1055
Ne,мм: 36
M мм: 36
de,мм: 1154
Ni,мм: 36
V,мм: 1154
d мм: 400
D, мм: 400
Допуск радиального зазора: Сталь
Ve, мм: 1156
