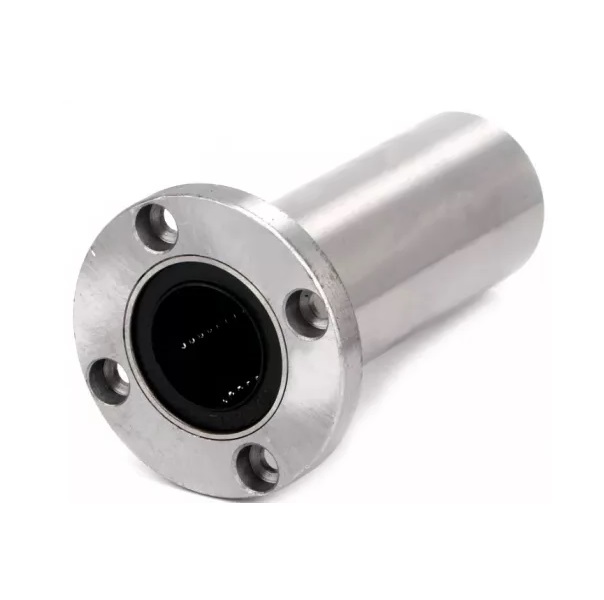

3334 ₽

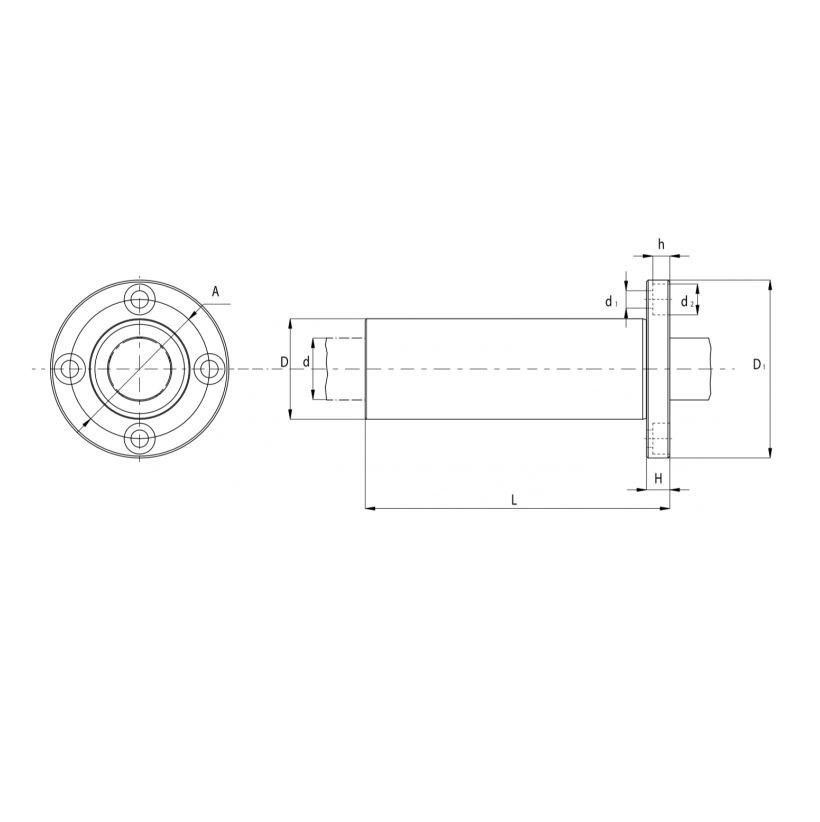

Диаметр d, мм: 20
Вес, кг: 0.258
Внешний диаметр D, мм: 32
L, мм: 80
D1, мм: 54
Кол-во рециркуляций: 5
max эксцентричность: 15
Динамическая нагрузка C, N: 1400
Статическая нагрузка C0, N: 2750
H, мм: 8
A, мм: 43
d, допуск: +11 -1
Установочное отверстие d1 x d2 x h: 5.5 x 9.5 x 5.4
Допуск радиального зазора: -9
Допуск D1, μм: 0 -0,2
D, допуск: 0 -13
L, допуск: 0 -0,3
Допуск перпендикулярности фланца µm: 15
| pa-brand | 36293 |
|---|
B, мм: 35
Вес, кг: 0.54
T, мм: 9
N, мм: 10
L1, мм: 59.5
W, мм: 48
W1: 23
C, мм: 35
E, мм: 12
Шаг F: 60
Динамическая грузоподъемность C kH: 19.9
Статическая грузоподъемность C0 kH: 34.4
Смазочный ниппель: B-M6F
Установочное отверстие d1 x d2 x h: 7 x 11 x 9
M1: 22
Допустимый статический момент (две каретки), kH-m Ma: 1.71
Допустимый статический момент (две каретки), kH-m Mb: 1.71
Допустимый статический момент (одна каретка), kH-m Ma: 0.307
Допустимый статический момент (одна каретка), kH-m Mb: 0.307
Допустимый статический момент (одна каретка), kH-m Mc: 0.344
М, мм: 40
S x I: M6x8
L, мм: 83.1
k, мм: 34.5
d, мм: 25
B, мм: 52
H, мм: 16
A, мм: 78
G: M10
E, мм: 9
Длина, мм: 63
G2: M8
Fa: 60
F.M.(N)/C.S. (Nm): 1200/7Nm
N1, мм: 41.5
N2: 38.5
X1: 30
X2: 38
X3: 25
Диаметр d, мм: 25
Вес, кг: 0.09
Внешний диаметр D, мм: 13.2
H, мм: 40
X: 3
Y: 3
A внутренний диаметр max: 25.053
A внутренний диаметр min: 25.02
B наружный диаметр Tol. h7 max: 40
B наружный диаметр Tol. h7 min: 39.975
C длина Tol. h13 max: 58
Концентричность: 0.0254
Статическая нагрузка max(N): 29881
С длина Tol. h13 min: 57.746
Ha, мм: 1.9
HB: 37.5
E (градусы): 60
YZ: 1.5
Вес, кг: 0.225
Внешний диаметр D, мм: 32
L, мм: 80
Диаметр вала, мм: 20
Кол-во рециркуляций: 5
Динамическая нагрузка C, N: 1430
Статическая нагрузка C0, N: 2800
l: 36
t: 8
Статический момент M0 (N.m): 26.8
Df: 54
P.C.D.: 43
X x Y x Z: 5,5 x 9 x 5,1
k, мм: 42
B1, мм: 26
N, мм: 5.3
F, мм: 6.4
L2, мм: 40
C, мм: 28
E, мм: 23.4
l1: 20
T1, мм: 8.3
M: М4×6,4
L max , мм: 4000
l2: 60
H, мм: 14
L3, мм: 66
M0x,Nxm: 70
M0y,Nxm: 50
M0z,Nxm: 50
С0, kN: 12.7
Смаз. отверстие: 3
С, kN: 6.85
L1, мм: 34
Вес рельсы, кг/м: 1.4
Направляющая: R15
Вес блока, кг: 0.21
A1, мм: 15
A2, мм: 9.5
G, мм: 8.7
Вес, кг: 0.09
Внешний диаметр D, мм: 21
Диаметр вала, мм: 12
Кол-во рециркуляций: 4
max эксцентричность: 15
Динамическая нагрузка C, N: 813
Статическая нагрузка C0, N: 1570
l: 25.5
t: 6
Статический момент M0 (N.m): 10.9
D Tol. um: 0/-16
dr Tol. um: 0/-10
Df: 42
P.C.D.: 32
X x Y x Z: 4,5 x 7,5 x 4,1
L +/- 0,3: 57
k, мм: 32
Диаметр d, мм: 20
Вес, кг: 0.032
Внешний диаметр D, мм: 28
Диаметр вала, мм: 20
Кол-во рециркуляций: 6
Динамическая нагрузка C, N: 1170
Статическая нагрузка C0, N: 800
dr Tol. um: -9
L +/- 0,2: 30
Диаметр d, мм: 40
Вес, кг: 0.59
Внешний диаметр D, мм: 62
B, мм: 16.8
L, мм: 80
D1, мм: 59
Кол-во рециркуляций: 5
max эксцентричность: 17
Динамическая нагрузка C, N: 2200
Статическая нагрузка C0, N: 4000
L1, мм: 60.6
d, допуск: 15
a: 50°
Допуск радиального зазора: -13
L1, допуск: 0 — 0,3
D, допуск: 0 — 13
L, допуск: 0 — 0,3
W, мм: 2.15
Вес, кг: 0.078
Внешний диаметр D, мм: 19
L, мм: 55
Диаметр вала, мм: 10
Кол-во рециркуляций: 4
Динамическая нагрузка C, N: 600
Статическая нагрузка C0, N: 1120
l: 24.5
t: 6
Статический момент M0 (N.m): 7.24
Df: 40
P.C.D.: 29
X x Y x Z: 4,5 x 7,5 x 4,1
k, мм: 30
B1, мм: 53
N, мм: 16.6
F, мм: 9
L2, мм: 48.8
C, мм: 30
E, мм: 25
l1: 20
T1, мм: 5
M: М6х9
L max , мм: 4000
l2: 60
H, мм: 18
L3, мм: 77.8
M0x,Nxm: 220
M0y,Nxm: 180
M0z,Nxm: 180
С0, kN: 25.6
Смаз. отверстие: M6x1
С, kN: 14.5
L1, мм: 63
Вес рельсы, кг/м: 2.6
Направляющая: R20
Вес блока, кг: 0.4
A1, мм: 20
A2, мм: 21.5
G, мм: 9.5
B1, мм: 12.5
L2, мм: 31.5
E, мм: 1.5
S, мм: 6.5
Момент затяжки (Nm): 80-100
L3, мм: 24
Длина, мм: 55.5
Направляющие: S20, D20, V20
B2, мм: 19
d1 (min-max): 14
L1, мм: 25
Нагрузка A(N): 4300
Нагрузка R(N): 4300
Наружный диаметр, мм: 58
Диапазон температур: от -20° до +80°
B3 мм: 10
B4 мм: 14
Es мм: 8
i, мм: 35
Диаметр d, мм: 30
Вес, кг: 0.065
H, мм: 30
A внутренний диаметр max: 30.129
A внутренний диаметр min: 30.09
B наружный диаметр Tol. h7 max: 40
B наружный диаметр Tol. h7 min: 39.975
C длина Tol. h13 max: 30
Концентричность: 0.0254
Статическая нагрузка max(N): 30902
С длина Tol. h13 min: 49.746
Ha, мм: 3.2
HB: 35.9
