252 ₽

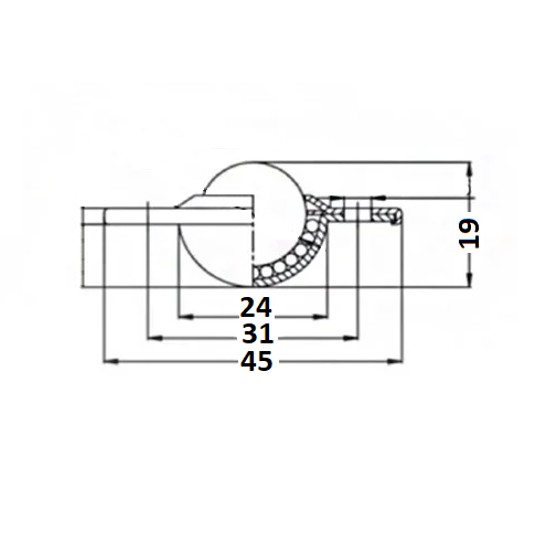

Размер B, мм: 2,6 Диаметр A, мм: 45 Диаметр E, мм: 25 Размер: 25×45,5×19 Высота H, мм: 19 Грузоподъемность (шарик сверху), кг: 15 Диаметр шарика Dw, мм: 15,8 Грузоподъемность (шарик снизу), кг: 10 Диаметр D, мм: 30,8 Высота h, мм: 6,5 Вес, кг: 0,043

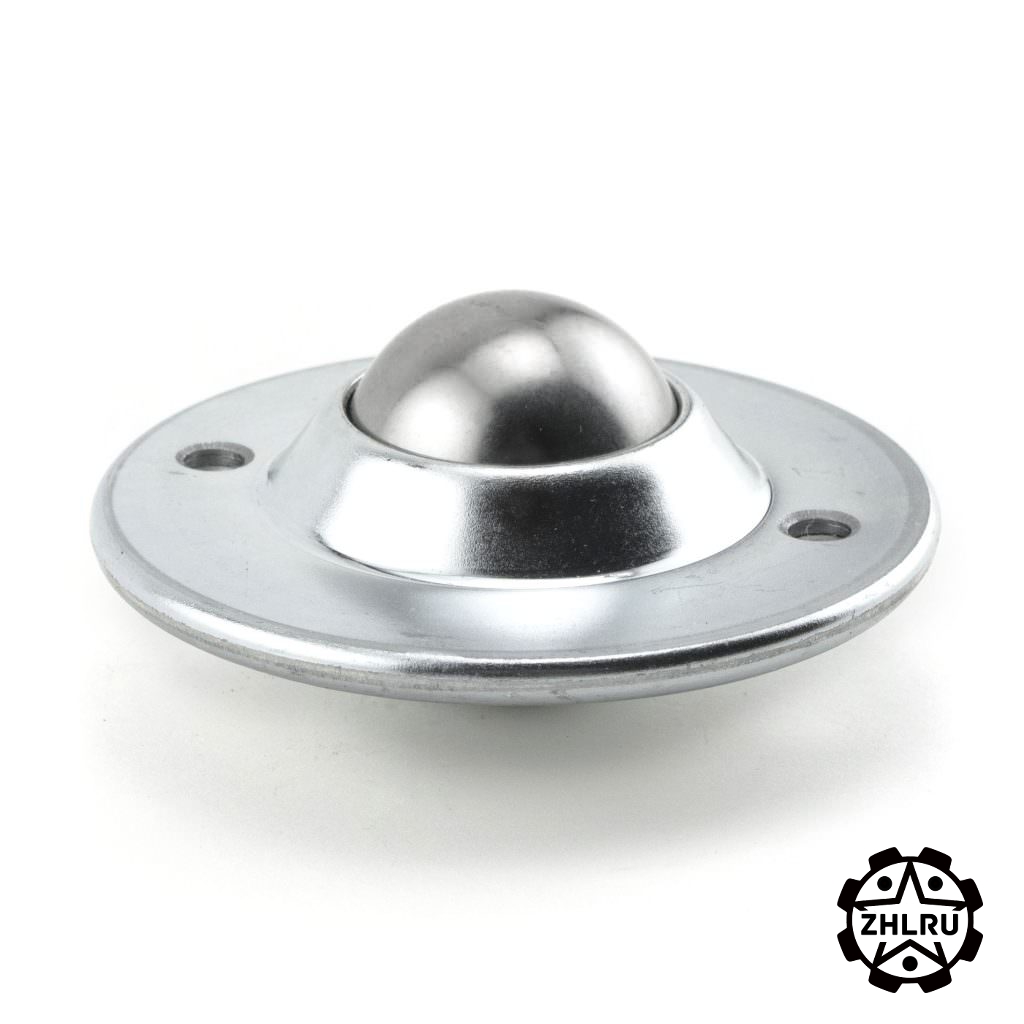

Шариковая опора CY16B CS/CS используется для снижения момента трения с возможностью приложения минимальных усилий при перемещении тяжеловесных грузов.
Используется в поверочных и сборочных столах, стендах и других предметах технической мебели.
Диаметр его шариков составляет 15,8 мм.
Характерна грузоподъемность в случае шарика снизу 10 кг и 15 кг, если шарик располагается сверху.
Внешний диаметр опоры — 45 мм.
Ее вес — 0,043 кг.
| Производитель | Железно |
|---|---|
| Дн, мм | 45,5 |
| Диаметр шарика, мм | 15,8 |
| Высота, мм | 19 |
