594 ₽

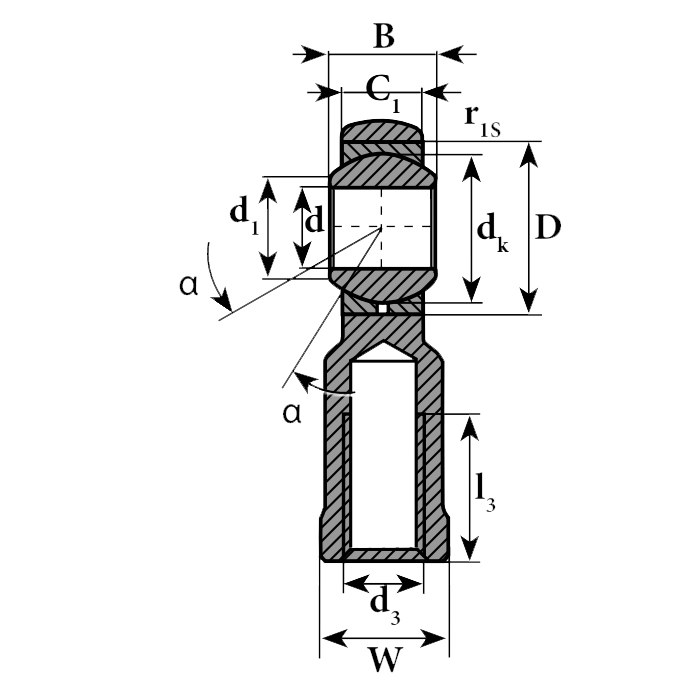

Наружный диаметр d2, мм: 30
Диаметр хвостовика d4, мм: 17,5
Глубина крепежного отверстия l3, мм: 24
Внутренний диаметр d1, мм: 15,4
Размер резьбы d3, мм: M12x1,75
Длина хвостовика шарнирной головки l5, мм: 6,5
Расстояние от центра отверстия шарнира до хвостовика l7, мм: 17
Диаметр хвостовика d5, мм: 22
Высота h1, мм: 50
Ширина основания W, мм: 19
Ширина C1, мм: 12
Угол поворота α, °: 13
Расстояние от краев r1smin, мм: 0,3
Пара трения: сталь/бронза
Диаметр сферы dK, мм: 22,23
��аружный диаметр D, мм: 26
Длина наконечника l4, мм: 65
Направление резьбы: правая
Ширина B, мм: 16
Внутренний диаметр d, мм: 12
Динамическая нагрузка C, kН: 13
Вес, кг: 0,12
Статическая нагрузка C0, kH: 17
Шарнирный наконечник TSF12 изготовлен из оцинкованной стали с парой трения сталь/бронза. Имеет смазочный ниппель для обслуживания встроенного подшипника скольжения.
— Вид резьбы: внутренняя правая
— Внутренний диаметр: 12 мм
— Наружный диаметр: 30 мм
— Динамическая грузоподъемность: 13 кН
— Статическая грузоподъемность: 17 кН
Шарнирный наконечник TSF12 применяется для работы с односторонними нагрузками со скоростью не более 100 оборотов в минуту. Широко используется в устройствах станков для печати, упаковочных машинах, кривошипно-шатунных механизмов и пневматических цилиндров.
| Производитель | Железно |
|---|
Зажимные винты: M10x25
Наружный диаметр d2, мм: 71
Диаметр хвостовика d4, мм: 38
Глубина крепежного отверстия l3, мм: 37
Внутренний диаметр d1, мм: 38
Размер резьбы d3, мм: M27x2
Расстояние от центра отверстия шарнира до хвостовика l7, мм: 32
Диаметр хвостовика d5, мм: 66
Ширина S2, мм: 22
Высота h2, мм: 80
Ширина C1, мм: 28
Угол поворота α, °: 4
Пара трения: сталь/сталь
Диаметр сферы dK, мм: 44
Наружный диаметр D, мм: 52
Длина наконечника l4, мм: 118
Направление резьбы: правая
Момент затяжки, Н*м: 49
Ширина B, мм: 32
Внутренний диаметр d, мм: 32
Динамическая нагрузка C, kН: 67
Вес, кг: 1,15
Статическая нагрузка C0, kH: 114
Наружный диаметр d2, мм: 112
Длина резьбовой части l1, мм: 106
Внутренний диаметр d1, мм: 56
Размер резьбы d3, мм: M45x3
Расстояние от центра отверстия шарнира до хвостовика l7, мм: 60
Высота h1, мм: 185
Ширина C1, мм: 30
Угол поворота α, °: 6
Расстояние от краев r1smin, мм: 0,6
Пара трения: сталь/сталь
Диаметр сферы dK, мм: 66
Наружный диаметр D, мм: 75
Направление резьбы: левая
Длина l2, мм: 241
Ширина B, мм: 35
Внутренний диаметр d, мм: 50
Динамическая нагрузка C, kН: 156
Вес, кг: 3,4
Статическая нагрузка C0, kH: 313
Диаметр d, мм: 115
a, мм: 445
b, мм: 130
Вес, кг: 33
L, мм: 190
Размер h, мм: 150
Крепежный винт: М20х110
Диаметр d, мм: 20
Вес, кг: 0.076
Класс точности: P0
Уплотнение: Открытый
Зазор: CN (нормальный зазор)
Рядность: Однорядный
Тип: Радиальный
Размер: 20x37x17
Внешний диаметр D, мм: 37
Предельная скорость, об/мин: 16200
B, мм: 17
Динамическая нагрузка C, N: 19950
Статическая нагрузка C0, N: 24200
F, мм: 25
Диапазон температур: от -40° до +100°
Диаметр d, мм: 55
a, мм: 255
b, мм: 70
Вес, кг: 5.1
L, мм: 105
Размер h, мм: 70
Крепежный винт: М12х60
Диаметр d, мм: 140
a, мм: 550
b, мм: 160
Вес, кг: 55
L, мм: 235
Размер h, мм: 170
Крепежный винт: M24x130
Диаметр d, мм: 200
Вес, кг: 23.6
Класс точности: P0
Уплотнение: Открытый
Зазор: CN (нормальный)
Тип отверстия: Цилиндрическое
Рядность: Двухрядный
Тип: Радиально-упорный
Размер: 200x310x82
Ширина B, мм: 82
Внешний диаметр D, мм: 310
Предельная скорость (консистентная смазка), об/мин: 1683
Предельная скорость (жидкое масло), об/мин: 1980
Наличие канавки под стопорное кольцо: Да
R, мм: 7.5
Рабочая скорость об/мин: 1683
Внутренний диаметр, мм: 200
Диапазон температур: от -40° до +120°
Динамическая нагрузка C, Н: 980
Статическая нагрузка C0, Н: 1499
b, мм: 12
Вес, кг: 0.97
B, мм: 20
Размер h, мм: 5
d1, мм: 138
G (резьба): M 120×2
Диаметр d, мм: 50
a, мм: 255
b, мм: 70
Вес, кг: 4.4
L, мм: 95
Размер h, мм: 70
Крепежный винт: М12х60
Диаметр d, мм: 5
B, мм: 16
Вес, кг: 0.00375
Размер: 5x8x16
F, мм: 8
Диаметр d, мм: 110
a, мм: 410
b, мм: 120
Вес, кг: 26.2
L, мм: 185
Размер h, мм: 140
Крепежный винт: М20х110
Диаметр d, мм: 90
Вес, кг: 2.557
Класс точности: P6
Уплотнение: Открытый
Зазор: CN (нормальный)
Тип отверстия: Цилиндрическое
Рядность: Однорядный
Тип: Радиально-упорный
Размер: 90x160x30
Ширина B, мм: 30
Внешний диаметр D, мм: 160
Предельная скорость (консистентная смазка), об/мин: 3060
Предельная скорость (жидкое масло), об/мин: 3600
Диапазон температур: от -40° до +120°
Динамическая нагрузка C, Н: 190
Статическая нагрузка C0, Н: 240
