1700 ₽

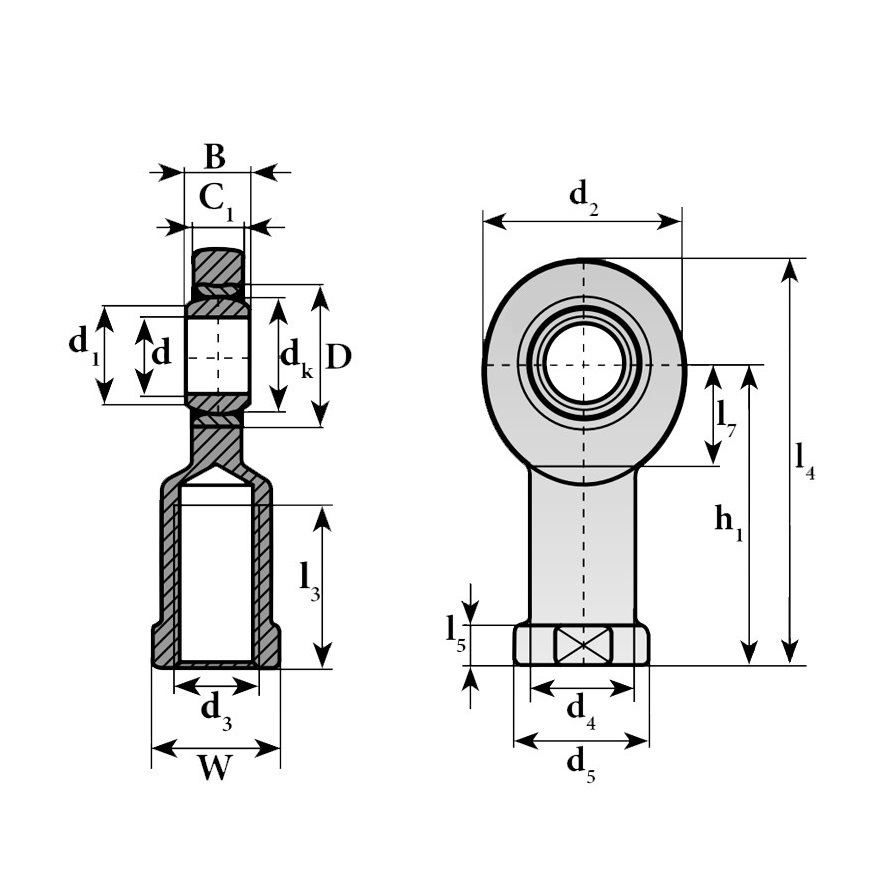

Наружный диаметр d2, мм: 53
Диаметр хвостовика d4, мм: 27,5
Глубина крепежного отверстия l3, мм: 40
Внутренний диаметр d1, мм: 24,1
Размер резьбы d3, мм: M20x1,5
Длина хвостовика шарнирной головки l5, мм: 10
Расстояние от центра отверстия шарнира до хвостовика l7, мм: 27,5
Диаметр хвостовика d5, мм: 35
Высота h1, мм: 77
Ширина C1, мм: 13
Угол поворота α, °: 9
Расстояние от краев r1smin, мм: 0,6
Ширина W, мм: 32
Пара трения: сталь по бронзе с подверженной спеканию PTFE
Диаметр сферы dK, мм: 29
Наружный диаметр D, мм: 35
Длина наконечника l4, мм: 103,5
Направление резьбы: левая
Ширина B, мм: 16
Внутренний диаметр d, мм: 20
Динамическая нагрузка C, kН: 31,6
Вес, кг: 0,35
Статическая нагрузка C0, kH: 60
Шарнирный наконечник SIL20C изготовлен из оцинкованной стали и имеет встроенный сферический подшипник. Обеспечивает надежное и плавное вращение. Не требует обслуживания.
Наконечник имеет пару скольжения сталь/спечённый бронзовый композитный материал с PTFE. Благодаря политетрафторэтиленовому слою снижен уровень трения. Не имеет уплотнения.
— Вид резьбы: внутренняя левая
— Внутренний диаметр: 20 мм
— Наружный диаметр: 53 мм
— Динамическая грузоподъемность: 31,6 кН
— Статическая грузоподъемность: 60 кН
Шарнирный наконечник SIL20C справляется с высокими механическими нагрузками в течение непродолжительного времени. Соответствует нормам качества ISO.
| Производитель | Железно |
|---|
Диаметр d, мм: 110
Вес, кг: 4.35
Класс точности: P0
Уплотнение: Закрытый
Зазор: CN (нормальный зазор)
Тип отверстия: Цилиндрическое
Рядность: Однорядный
Тип: Радиальный
Размер: 110x200x38
Ширина B, мм: 38
Внешний диаметр D, мм: 200
Предельная скорость, об/мин: 3230
Защитные шайбы: ZZ (двусторонняя защитная металлическая шайба)
Предельная скорость (консистентная смазка), об/мин: 2850
Наличие канавки под стопорное кольцо: нет
Рабочая скорость об/мин: 3230
Диапазон температур: от -40° до +100°
Динамическая нагрузка C, Н: 148
Статическая нагрузка C0, Н: 1095.7
Диаметр d, мм: 30
Тип: натяжной
a, мм: 102
B1, мм: 43
Вес, кг: 1.686
T, мм: 59.5
B, мм: 57
L, мм: 30
Материал: чугун
e, мм: 89
g, мм: 13
Размер h, мм: 78
P, мм: 64
K, мм: 12
O, мм: 16
J, мм: 37
Динамическая нагрузка C, Н: 24.415
Статическая нагрузка C0, Н: 14.63
q, мм: 37
W, мм: 129
S, мм: 22
Радиус монтажной фаски r, мм: 1,5
Уплотнение: открытый
Зазор: C3 (зазор больше нормального)
Размер: 70x125x24
Ширина B, мм: 24
Предельная скорость, об/мин: 12000
Внешний диаметр D, мм: 125
Диапазон температур: от -40° до +100°
Тип отверстия: цилиндрическое
Внутренний диаметр d, мм: 70
Динамическая нагрузка C, kН: 62
Вес, кг: 1,06
Тип: радиальный
Статическая нагрузка C0, kH: 44
Диаметр d, мм: 40
a, мм: 205
b, мм: 60
Вес, кг: 2.9
L, мм: 85
Размер h, мм: 60
Крепежный винт: М10х50
Диаметр d, мм: 70
a, мм: 315
b, мм: 90
Вес, кг: 9.5
L, мм: 120
Размер h, мм: 95
Крепежный винт: М16х80
Диаметр d, мм: 50
Вес, кг: 0.023
Размер: 50x70x3
Предельная скорость, об/мин: 4500
Коэффициент нагрузки С, N: 31500
Коэффициент нагрузки С0, N: 138500
Dw: 3
D (DC): 70
Диапазон температур: от -40° до +100°
Диаметр d, мм: 200
Вес, кг: 23.6
Класс точности: P0
Уплотнение: Открытый
Зазор: CN (нормальный)
Тип отверстия: Цилиндрическое
Рядность: Двухрядный
Тип: Радиально-упорный
Размер: 200x310x82
Ширина B, мм: 82
Внешний диаметр D, мм: 310
Предельная скорость (консистентная смазка), об/мин: 1683
Предельная скорость (жидкое масло), об/мин: 1980
Наличие канавки под стопорное кольцо: Да
R, мм: 7.5
Рабочая скорость об/мин: 1683
Внутренний диаметр, мм: 200
Диапазон температур: от -40° до +120°
Динамическая нагрузка C, Н: 980
Статическая нагрузка C0, Н: 1499
Наружный диаметр d2, мм: 30
Диаметр хвостовика d4, мм: 17,5
Глубина крепежного отверстия l3, мм: 24
Внутренний диаметр d1, мм: 15,4
Размер резьбы d3, мм: M12x1,75
Длина хвостовика шарнирной головки l5, мм: 6,5
Расстояние от центра отверстия шарнира до хвостовика l7, мм: 17
Диаметр хвостовика d5, мм: 22
Высота h1, мм: 50
Ширина основания W, мм: 19
Ширина C1, мм: 12
Угол поворота α, °: 13
Расстояние от краев r1smin, мм: 0,3
Пара трения: сталь/бронза
Диаметр сферы dK, мм: 22,23
��аружный диаметр D, мм: 26
Длина наконечника l4, мм: 65
Направление резьбы: правая
Ширина B, мм: 16
Внутренний диаметр d, мм: 12
Динамическая нагрузка C, kН: 13
Вес, кг: 0,12
Статическая нагрузка C0, kH: 17
Диаметр d, мм: 65
B1, мм: 1
Вес, кг: 0.024
Размер: 65x90x90
Внешний диаметр D, мм: 90
Диапазон температур: от -40° до +100°
Размер W, мм: 14
Радиус монтажной фаски r, мм: 1,1
Ширина B2, мм: 63
Наружный диаметр D, мм: 90
Диаметр d1, мм: 30
Ширина C, мм: 35
Диаметр d2, мм: 53
Диаметр d3, мм: 4
Ширина B3, мм: 15
Резьба G: M30x1,5
Длина резьбовой части цапфы lg, мм: 32
Ниппель для смазки: NIP3X9,5
Ширина C1, мм: 1
Цапфа: да
Коэффициент нагрузки С, N: 52000
Коэффициент нагрузки С0, N: 129000
Max кол-во оборотов: 850
Ширина без цапфы, мм: 37
Ширина с цапфой, мм: 100
Ширина B1, мм: 37
Момент затяжки, Н*м: 450
Ширина B, мм: 100
Материал: сталь
Вес, кг: 2,221
Диаметр d, мм: 25
a, мм: 185
b, мм: 52
Вес, кг: 2
L, мм: 77
Размер h, мм: 50
Крепежный винт: М8х40
Диаметр d, мм: 125
a, мм: 500
b, мм: 150
Вес, кг: 40
L, мм: 205
Размер h, мм: 150
Крепежный винт: М24х130
