6406 ₽

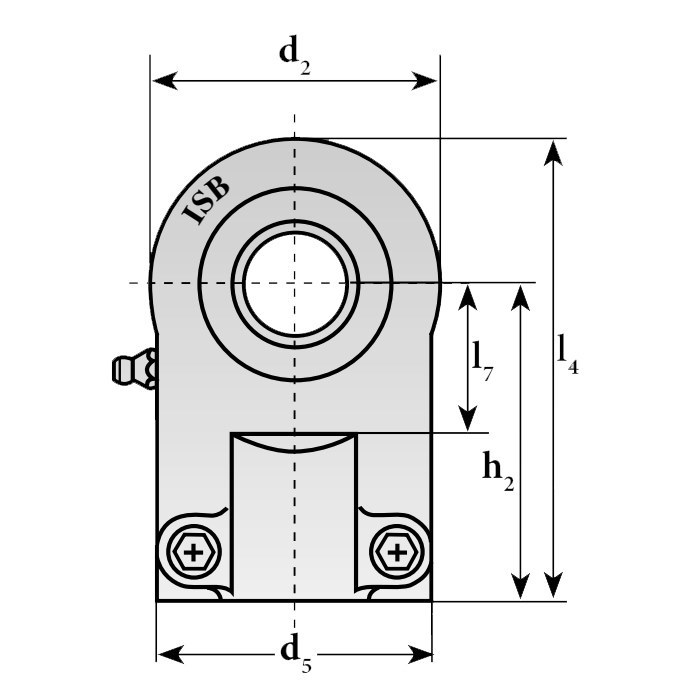

Зажимные винты: M10x25
Наружный диаметр d2, мм: 100
Диаметр хвостовика d4, мм: 45
Глубина крепежного отверстия l3, мм: 37
Внутренний диаметр d1, мм: 45
Размер резьбы d3, мм: M27x2
Расстояние от центра отверстия шарнира до хвостовика l7, мм: 48
Диаметр хвостовика d5, мм: 90
Ширина S2, мм: 23
Высота h2, мм: 105
Ширина C1, мм: 23
Угол поворота α, °: 7
Пара трения: сталь/сталь
Длина наконечника l4, мм: 153
Направление резьбы: правая
Момент затяжки, Н*м: 49
Ширина B, мм: 28
Внутренний диаметр d, мм: 40
Динамическая нагрузка C, kН: 100
Вес, кг: 2,16
Статическая нагрузка C0, kH: 156
Корпус шарнирного наконечника TAPRDO706 изготовлен из стали и имеет сферический подшипник скольжения, вмонтированный в посадочное гнездо. Устанавливается на внутреннюю резьбу и фиксируется крепежными винтами.
— Вид резьбы: внутренняя правая
— Внутренний диаметр: 40 мм
— Наружный диаметр: 100 мм
— Динамическая грузоподъемность: 100 кН
— Статическая грузоподъемность: 156 кН
Шарнирный наконечник TAPRDO706 предназначен для применения в гидравлических системах. Способны одновременно работать с нагрузками в трех плоскостях. Обслуживаются через смазочный ниппель.
| pa-brand | 36293 |
|---|
Размер W, мм: 8
Ширина B2, мм: 29,5
Наружный диаметр D, мм: 35
Статическая нагрузка C0, H: 16800
Диаметр d1, мм: 16
Ширина C, мм: 18
Диаметр d2, мм: 20
Диаметр d3, мм: 3
Ширина B3, мм: 7,8
Резьба G: M16x1,5
Длина резьбовой части цапфы lg, мм: 17
Ниппель для смазки: NIPA2X7,5
Ширина C1, мм: 3,8
Цапфа: да
Max кол-во оборотов: 6500
В качестве опорного ролика Дин. Cw: 8600
В качестве опорного ролика Стат. C0w: 16800
Ширина без цапфы, мм: 22,6
Ширина с цапфой, мм: 52
Динамическая нагрузка C, Н: 15000
Ширина B1, мм: 19,6
Момент затяжки, Н*м: 58
Ширина B, мм: 52
Материал: сталь
Вес, кг: 0,206
Диаметр d, мм: 90
Вес, кг: 2.557
Класс точности: P6
Уплотнение: Открытый
Зазор: CN (нормальный)
Тип отверстия: Цилиндрическое
Рядность: Однорядный
Тип: Радиально-упорный
Размер: 90x160x30
Ширина B, мм: 30
Внешний диаметр D, мм: 160
Предельная скорость (консистентная смазка), об/мин: 3060
Предельная скорость (жидкое масло), об/мин: 3600
Диапазон температур: от -40° до +120°
Динамическая нагрузка C, Н: 190
Статическая нагрузка C0, Н: 240
Наружный диаметр d2, мм: 30
Диаметр хвостовика d4, мм: 17,5
Глубина крепежного отверстия l3, мм: 24
Внутренний диаметр d1, мм: 15,4
Размер резьбы d3, мм: M12x1,75
Длина хвостовика шарнирной головки l5, мм: 6,5
Расстояние от центра отверстия шарнира до хвостовика l7, мм: 17
Диаметр хвостовика d5, мм: 22
Высота h1, мм: 50
Ширина основания W, мм: 19
Ширина C1, мм: 12
Угол поворота α, °: 13
Расстояние от краев r1smin, мм: 0,3
Пара трения: сталь/бронза
Диаметр сферы dK, мм: 22,23
��аружный диаметр D, мм: 26
Длина наконечника l4, мм: 65
Направление резьбы: правая
Ширина B, мм: 16
Внутренний диаметр d, мм: 12
Динамическая нагрузка C, kН: 13
Вес, кг: 0,12
Статическая нагрузка C0, kH: 17
Диаметр d, мм: 140
a, мм: 550
b, мм: 160
Вес, кг: 55
L, мм: 235
Размер h, мм: 170
Крепежный винт: M24x130
Диаметр d, мм: 25
a, мм: 185
b, мм: 52
Вес, кг: 2
L, мм: 77
Размер h, мм: 50
Крепежный винт: М8х40
Диаметр d, мм: 5
B, мм: 16
Вес, кг: 0.00375
Размер: 5x8x16
F, мм: 8
Диаметр d, мм: 20
a, мм: 165
b, мм: 46
Вес, кг: 1.45
L, мм: 67
Размер h, мм: 40
Крепежный винт: М8х35
Диаметр d, мм: 110
Вес, кг: 4.35
Класс точности: P0
Уплотнение: Закрытый
Зазор: CN (нормальный зазор)
Тип отверстия: Цилиндрическое
Рядность: Однорядный
Тип: Радиальный
Размер: 110x200x38
Ширина B, мм: 38
Внешний диаметр D, мм: 200
Предельная скорость, об/мин: 3230
Защитные шайбы: ZZ (двусторонняя защитная металлическая шайба)
Предельная скорость (консистентная смазка), об/мин: 2850
Наличие канавки под стопорное кольцо: нет
Рабочая скорость об/мин: 3230
Диапазон температур: от -40° до +100°
Динамическая нагрузка C, Н: 148
Статическая нагрузка C0, Н: 1095.7
Диаметр d, мм: 20
Вес, кг: 0.076
Класс точности: P0
Уплотнение: Открытый
Зазор: CN (нормальный зазор)
Рядность: Однорядный
Тип: Радиальный
Размер: 20x37x17
Внешний диаметр D, мм: 37
Предельная скорость, об/мин: 16200
B, мм: 17
Динамическая нагрузка C, N: 19950
Статическая нагрузка C0, N: 24200
F, мм: 25
Диапазон температур: от -40° до +100°
Диаметр d, мм: 12
B, мм: 16.5
Вес, кг: 0.01
Размер: 12x15x16,5
Внешний диаметр D, мм: 12
F, мм: 15
Диаметр d, мм: 50
a, мм: 255
b, мм: 70
Вес, кг: 4.4
L, мм: 95
Размер h, мм: 70
Крепежный винт: М12х60
Размер W, мм: 14
Радиус монтажной фаски r, мм: 1,1
Ширина B2, мм: 63
Наружный диаметр D, мм: 90
Диаметр d1, мм: 30
Ширина C, мм: 35
Диаметр d2, мм: 53
Диаметр d3, мм: 4
Ширина B3, мм: 15
Резьба G: M30x1,5
Длина резьбовой части цапфы lg, мм: 32
Ниппель для смазки: NIP3X9,5
Ширина C1, мм: 1
Цапфа: да
Коэффициент нагрузки С, N: 52000
Коэффициент нагрузки С0, N: 129000
Max кол-во оборотов: 850
Ширина без цапфы, мм: 37
Ширина с цапфой, мм: 100
Ширина B1, мм: 37
Момент затяжки, Н*м: 450
Ширина B, мм: 100
Материал: сталь
Вес, кг: 2,221
