10296 ₽
Наружный диаметр d2, мм: 112
Длина резьбовой части l1, мм: 106
Внутренний диаметр d1, мм: 56
Размер резьбы d3, мм: M45x3
Расстояние от центра отверстия шарнира до хвостовика l7, мм: 60
Высота h1, мм: 185
Ширина C1, мм: 30
Угол поворота α, °: 6
Расстояние от краев r1smin, мм: 0,6
Пара трения: сталь/сталь
Диаметр сферы dK, мм: 66
Наружный диаметр D, мм: 75
Направление резьбы: левая
Длина l2, мм: 241
Ширина B, мм: 35
Внутренний диаметр d, мм: 50
Динамическая нагрузка C, kН: 156
Вес, кг: 3,4
Статическая нагрузка C0, kH: 313

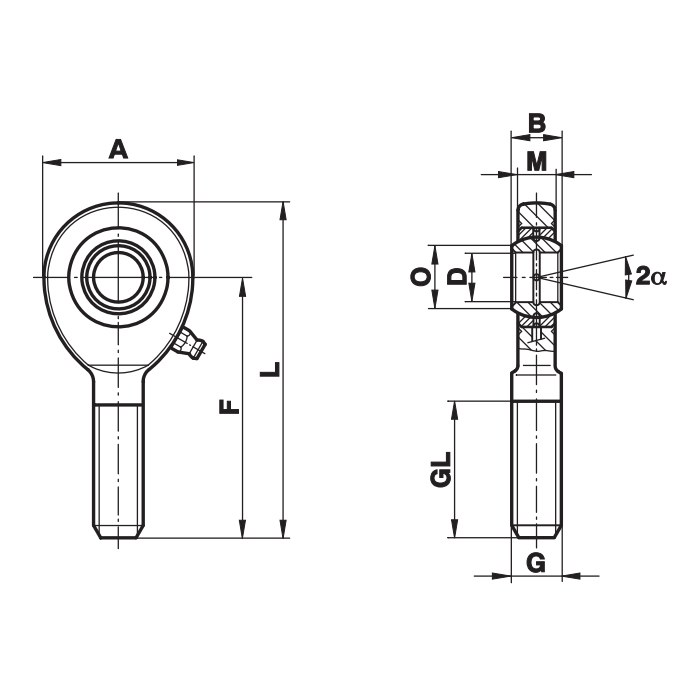

Шарнирный наконечник SAL50ES 2RS изготовлен их оцинкованной стали и имеет встроенный сферический подшипник с парой трения сталь/сталь. Имеет смазочный ниппель для обслуживания детали.
— Вид резьбы: наружная левая
— Внутренний диаметр: 50 мм
— Наружный диаметр: 112 мм
— Динамическая грузоподъемность: 156 кН
— Статическая грузоподъемность: 313 кН
Шарнирный наконечник SAL50ES 2RS справляется с осциллирующими в��брациями, продольным перемещением и вращательными движениями. Выдерживает непостоянным и непродолжительные ударные нагрузки. В качестве уплотнений выступают каучуковые синтетические прокладки с обеих сторон.
| Производитель | Железно |
|---|
Диаметр d, мм: 45
B, мм: 22
Вес, кг: 0.1
Размер: 45x52x22
Внешний диаметр D, мм: 45
F, мм: 52
Наружный диаметр d2, мм: 81
Диаметр хвостовика d4, мм: 46
Глубина крепежного отверстия l3, мм: 56
Внутренний диаметр d1, мм: 39
Размер резьбы d3, мм: M36x2
Длина хвостовика шарнирной головки l5, мм: 17
Диаметр хвостовика d5, мм: 58
Высота h1, мм: 125
Ширина основания W, мм: 50
Ширина C1, мм: 28
Угол поворота α, °: 16
Расстояние от краев r1smin, мм: 0,3
Пара трения: сталь/PTFE
Диаметр сферы dK, мм: 57,15
Длина наконечника l4, мм: 165,5
Направление резьбы: левая
Ширина B, мм: 43
Внутренний диаметр d, мм: 35
Динамическая нагрузка C, kН: 94
Вес, кг: 1,7
Статическая нагрузка C0, kH: 97
Диаметр d, мм: 110
a, мм: 410
b, мм: 120
Вес, кг: 26.2
L, мм: 185
Размер h, мм: 140
Крепежный винт: М20х110
Диаметр d, мм: 70
a, мм: 315
b, мм: 90
Вес, кг: 9.5
L, мм: 120
Размер h, мм: 95
Крепежный винт: М16х80
Диаметр d, мм: 200
Вес, кг: 23.6
Класс точности: P0
Уплотнение: Открытый
Зазор: CN (нормальный)
Тип отверстия: Цилиндрическое
Рядность: Двухрядный
Тип: Радиально-упорный
Размер: 200x310x82
Ширина B, мм: 82
Внешний диаметр D, мм: 310
Предельная скорость (консистентная смазка), об/мин: 1683
Предельная скорость (жидкое масло), об/мин: 1980
Наличие канавки под стопорное кольцо: Да
R, мм: 7.5
Рабочая скорость об/мин: 1683
Внутренний диаметр, мм: 200
Диапазон температур: от -40° до +120°
Динамическая нагрузка C, Н: 980
Статическая нагрузка C0, Н: 1499
Размер W, мм: 14
Ширина B2, мм: 49,5
Наружный диаметр D, мм: 62
Статическая нагрузка C0, H: 50000
Диаметр d1, мм: 24
Ширина C, мм: 28
Диаметр d2, мм: 38
Диаметр d3, мм: 4
Ширина B3, мм: 11
Резьба G: M24X1,5
Длина резьбовой части цапфы lg, мм: 25
Ниппель для смазки: NIPA3X9,5
Ширина C1, мм: 1,3
Цапфа: да
Max кол-во оборотов: 2600
В качестве опорного ролика Дин. Cw: 23500
В качестве опорного ролика Стат. C0w: 46500
Ширина без цапфы, мм: 30,6
Ширина с цапфой, мм: 80
Динамическая нагрузка C, Н: 40000
Ширина B1, мм: 30,6
Момент затяжки, Н*м: 220
Ширина B, мм: 80
Материал: сталь
Вес, кг: 0,885
b, мм: 12
Вес, кг: 0.97
B, мм: 20
Размер h, мм: 5
d1, мм: 138
G (резьба): M 120×2
Размер W, мм: 8
Ширина B2, мм: 29,5
Наружный диаметр D, мм: 35
Статическая нагрузка C0, H: 16800
Диаметр d1, мм: 16
Ширина C, мм: 18
Диаметр d2, мм: 20
Диаметр d3, мм: 3
Ширина B3, мм: 7,8
Резьба G: M16x1,5
Длина резьбовой части цапфы lg, мм: 17
Ниппель для смазки: NIPA2X7,5
Ширина C1, мм: 3,8
Цапфа: да
Max кол-во оборотов: 6500
В качестве опорного ролика Дин. Cw: 8600
В качестве опорного ролика Стат. C0w: 16800
Ширина без цапфы, мм: 22,6
Ширина с цапфой, мм: 52
Динамическая нагрузка C, Н: 15000
Ширина B1, мм: 19,6
Момент затяжки, Н*м: 58
Ширина B, мм: 52
Материал: сталь
Вес, кг: 0,206
Диаметр d, мм: 55
a, мм: 255
b, мм: 70
Вес, кг: 5.1
L, мм: 105
Размер h, мм: 70
Крепежный винт: М12х60
Размер W, мм: 14
Радиус монтажной фаски r, мм: 1,1
Ширина B2, мм: 63
Наружный диаметр D, мм: 90
Диаметр d1, мм: 30
Ширина C, мм: 35
Диаметр d2, мм: 53
Диаметр d3, мм: 4
Ширина B3, мм: 15
Резьба G: M30x1,5
Длина резьбовой части цапфы lg, мм: 32
Ниппель для смазки: NIP3X9,5
Ширина C1, мм: 1
Цапфа: да
Коэффициент нагрузки С, N: 52000
Коэффициент нагрузки С0, N: 129000
Max кол-во оборотов: 850
Ширина без цапфы, мм: 37
Ширина с цапфой, мм: 100
Ширина B1, мм: 37
Момент затяжки, Н*м: 450
Ширина B, мм: 100
Материал: сталь
Вес, кг: 2,221
Диаметр d, мм: 50
a, мм: 255
b, мм: 70
Вес, кг: 4.4
L, мм: 95
Размер h, мм: 70
Крепежный винт: М12х60
Диаметр d, мм: 65
B1, мм: 1
Вес, кг: 0.024
Размер: 65x90x90
Внешний диаметр D, мм: 90
Диапазон температур: от -40° до +100°
