8213 ₽

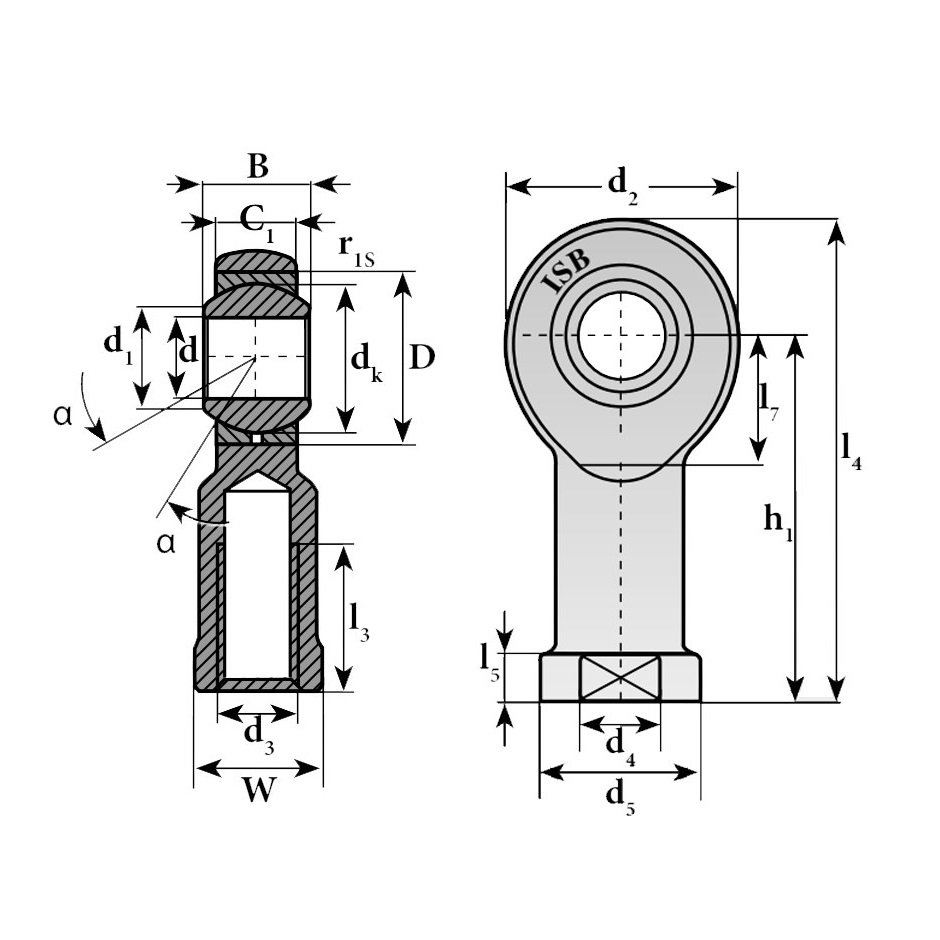

Наружный диаметр d2, мм: 81
Диаметр хвостовика d4, мм: 46
Глубина крепежного отверстия l3, мм: 56
Внутренний диаметр d1, мм: 39
Размер резьбы d3, мм: M36x2
Длина хвостовика шарнирной головки l5, мм: 17
Диаметр хвостовика d5, мм: 58
Высота h1, мм: 125
Ширина основания W, мм: 50
Ширина C1, мм: 28
Угол поворота α, °: 16
Расстояние от краев r1smin, мм: 0,3
Пара трения: сталь/PTFE
Диаметр сферы dK, мм: 57,15
Длина наконечника l4, мм: 165,5
Направление резьбы: левая
Ширина B, мм: 43
Внутренний диаметр d, мм: 35
Динамическая нагрузка C, kН: 94
Вес, кг: 1,7
Статическая нагрузка C0, kH: 97

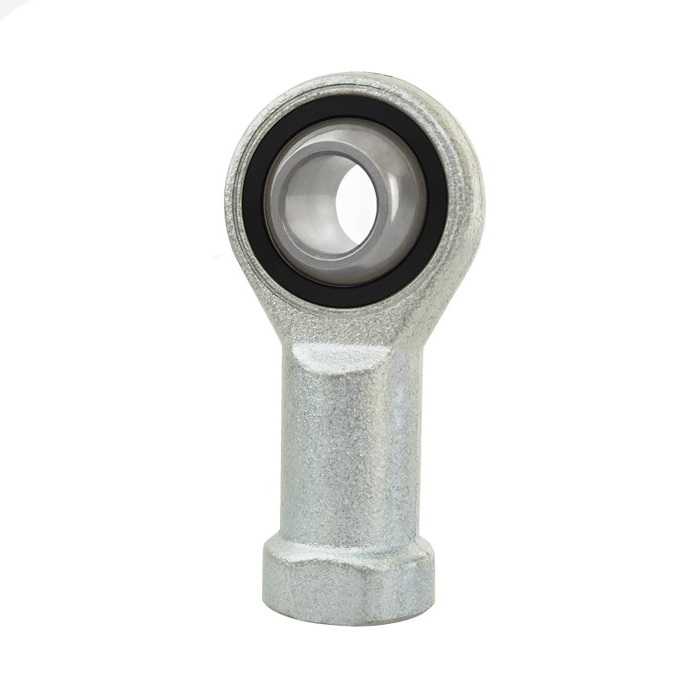

Шарнирный наконечник TSFL35C изготовлен из оцинкованной стали с парой трения сталь/спеченная бронза. Имеет тканевую PTFE-прокладку для снижения уровня трения.
— Вид резьбы: внутренняя левая
— Внутренний диаметр: 35 мм
— Наружный диаметр: 81 мм
— Динамическая грузоподъемность: 94 кН
— Статическая грузоподъемность: 97 кН
Шарнирный наконечник TSFL35C готов к монтажу и не требует дополнительного обслуживания. Справляется с нагрузками при качении, вращении и опрокидывании.
| Производитель | Железно |
|---|
Вес, кг: 0.548
Класс точности: P0
Уплотнение: Открытый
Зазор: CN (нормальный зазор)
Рядность: Двухрядный
Тип: Радиальный
Размер: 68x85x45
Внешний диаметр D, мм: 85
Предельная скорость, об/мин: 6200
Динамическая нагрузка C, N: 89300
Статическая нагрузка C0, N: 181450
C, мм: 45
Fw: 68
Диапазон температур: от -40° до +100°
Диаметр d, мм: 12
B, мм: 16.5
Вес, кг: 0.01
Размер: 12x15x16,5
Внешний диаметр D, мм: 12
F, мм: 15
Диаметр d, мм: 25
a, мм: 185
b, мм: 52
Вес, кг: 2
L, мм: 77
Размер h, мм: 50
Крепежный винт: М8х40
Зажимные винты: M10x25
Наружный диаметр d2, мм: 71
Диаметр хвостовика d4, мм: 38
Глубина крепежного отверстия l3, мм: 37
Внутренний диаметр d1, мм: 38
Размер резьбы d3, мм: M27x2
Расстояние от центра отверстия шарнира до хвостовика l7, мм: 32
Диаметр хвостовика d5, мм: 66
Ширина S2, мм: 22
Высота h2, мм: 80
Ширина C1, мм: 28
Угол поворота α, °: 4
Пара трения: сталь/сталь
Диаметр сферы dK, мм: 44
Наружный диаметр D, мм: 52
Длина наконечника l4, мм: 118
Направление резьбы: правая
Момент затяжки, Н*м: 49
Ширина B, мм: 32
Внутренний диаметр d, мм: 32
Динамическая нагрузка C, kН: 67
Вес, кг: 1,15
Статическая нагрузка C0, kH: 114
Диаметр d, мм: 55
a, мм: 255
b, мм: 70
Вес, кг: 5.1
L, мм: 105
Размер h, мм: 70
Крепежный винт: М12х60
Диаметр d, мм: 20
a, мм: 165
b, мм: 46
Вес, кг: 1.45
L, мм: 67
Размер h, мм: 40
Крепежный винт: М8х35
Диаметр d, мм: 115
a, мм: 445
b, мм: 130
Вес, кг: 33
L, мм: 190
Размер h, мм: 150
Крепежный винт: М20х110
Диаметр d, мм: 40
a, мм: 205
b, мм: 60
Вес, кг: 2.9
L, мм: 85
Размер h, мм: 60
Крепежный винт: М10х50
Диаметр d, мм: 65
B1, мм: 1
Вес, кг: 0.024
Размер: 65x90x90
Внешний диаметр D, мм: 90
Диапазон температур: от -40° до +100°
Диаметр d, мм: 45
B, мм: 22
Вес, кг: 0.1
Размер: 45x52x22
Внешний диаметр D, мм: 45
F, мм: 52
Диаметр d, мм: 110
Вес, кг: 4.35
Класс точности: P0
Уплотнение: Закрытый
Зазор: CN (нормальный зазор)
Тип отверстия: Цилиндрическое
Рядность: Однорядный
Тип: Радиальный
Размер: 110x200x38
Ширина B, мм: 38
Внешний диаметр D, мм: 200
Предельная скорость, об/мин: 3230
Защитные шайбы: ZZ (двусторонняя защитная металлическая шайба)
Предельная скорость (консистентная смазка), об/мин: 2850
Наличие канавки под стопорное кольцо: нет
Рабочая скорость об/мин: 3230
Диапазон температур: от -40° до +100°
Динамическая нагрузка C, Н: 148
Статическая нагрузка C0, Н: 1095.7
Диаметр d, мм: 20
Вес, кг: 0.076
Класс точности: P0
Уплотнение: Открытый
Зазор: CN (нормальный зазор)
Рядность: Однорядный
Тип: Радиальный
Размер: 20x37x17
Внешний диаметр D, мм: 37
Предельная скорость, об/мин: 16200
B, мм: 17
Динамическая нагрузка C, N: 19950
Статическая нагрузка C0, N: 24200
F, мм: 25
Диапазон температур: от -40° до +100°
