229 ₽

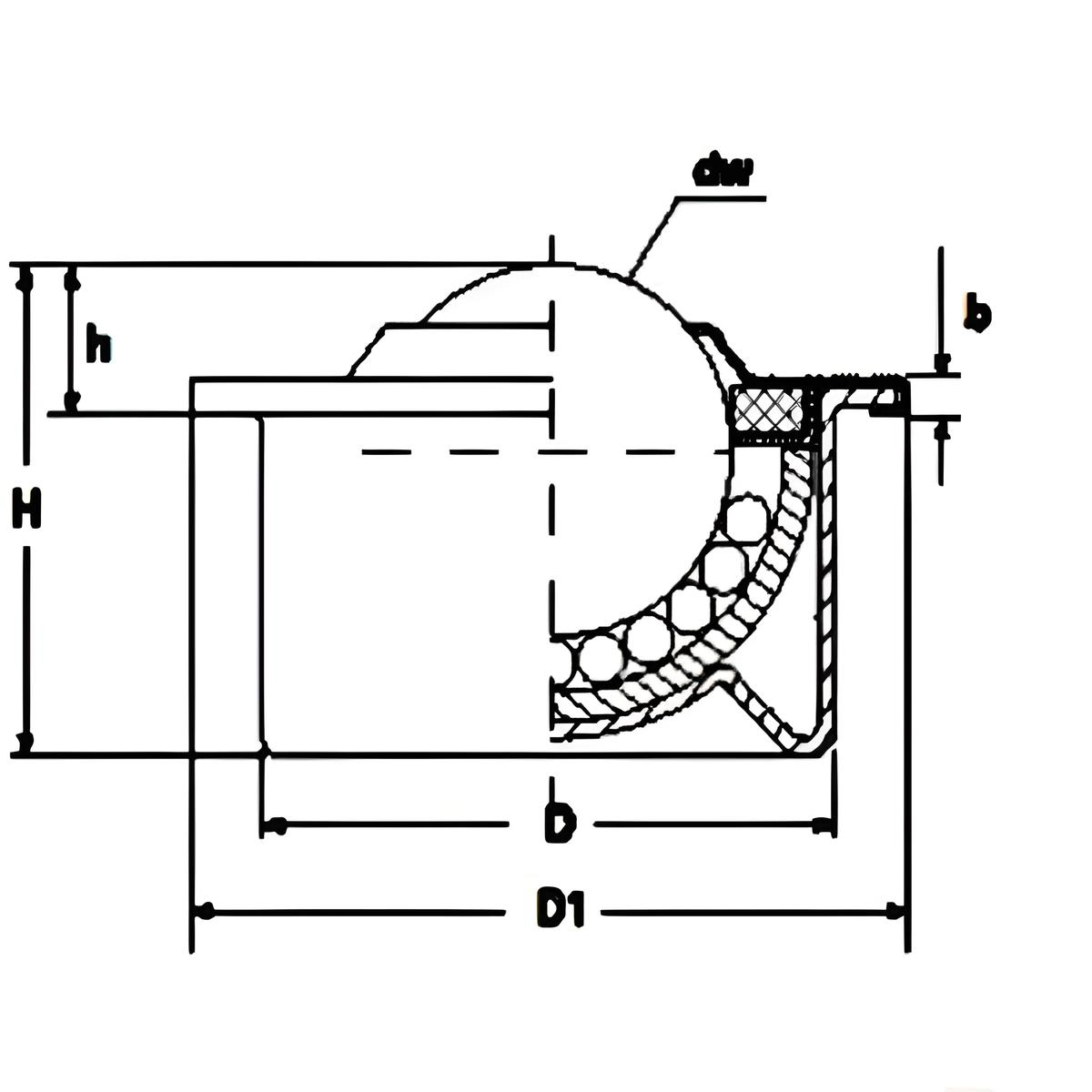

Вес, кг: 0,005
Размер D1, мм: 13
Размер B, мм: 3
Размер: 15,8x13x10
Высота H, мм: 10
Грузоподъемность (шарик сверху), кг: 5
Диаметр шарика Dw, мм: 8
Грузоподъемность (шарик снизу), кг: 3
Диаметр D, мм: 15,8
Высота h, мм: 4
Шариковая опора CY8H CS/CS используется для сн��жения момента трения с возможностью приложения минимальных усилий при перемещении тяжеловесных грузов.
Используется в поверочных и сборочных столах, стендах и других предметах технической мебели.
Диаметр ее шариков составляет 8 мм.
Характерна грузоподъемность в случае шарика снизу 5 кг и 3 кг, если шарик располагается сверху.
Ширина опоры — 15,8 мм.
Ее вес — 0,005 кг.
