935 ₽
Наружный диаметр d2, мм: 17
Глубина крепежного отверстия l3, мм: 42
Длина резьбовой части l1, мм: 17
Внешний диаметр фланцевой части D1, мм: 17,5
Внутренний диаметр d1, мм: M12x1,25
Длина L1, мм: 50
Длина L2, мм: 6,5
Длина L3, мм: 25
Размер резьбы d3, мм: 32
Ширина S1, мм: 15
Ширина S2, мм: 19
Диаметр D3, мм: 31
Угол поворота α, °: 25
Длина резьбовой части l, мм: 57,5
Пара трения: сталь/сталь с предварительно заложенной смазкой
Длина L, мм: 66
Направление резьбы: правая
Длина l2, мм: 19
Внутренний диаметр d, мм: 12
Динамическая нагрузка C, kН: 11
Вес, кг: 0,164
Статическая нагрузка C0, kH: 37

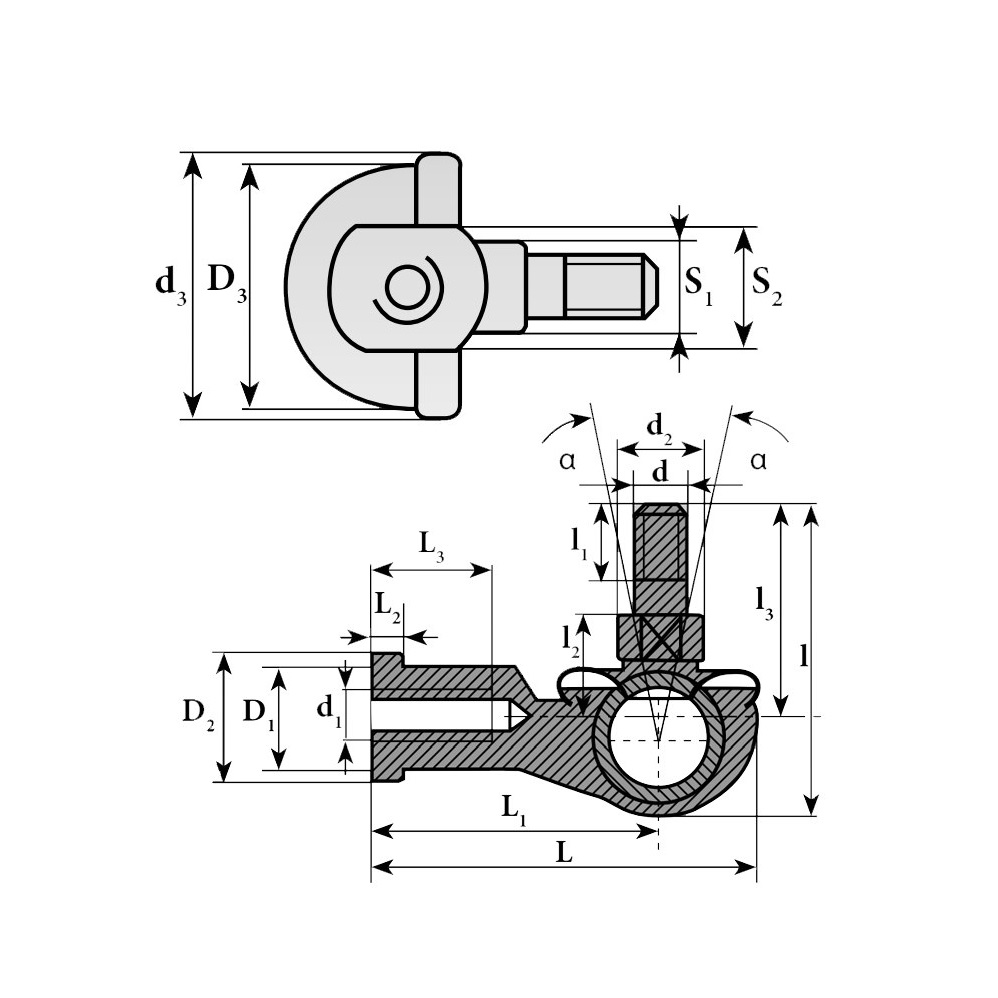

Шарнирный наконечник угловой SQ12X1,25CRS изготовлен из оцинкованной стали и способен проворачиваться до 25 градусов вокруг оси. Имеет внутреннюю и наружную резьбу. Снижение трения происходит за счет тканевой PTFE-прокладки в паре трения сталь/спеченная бронза.
— Внутренний диаметр: 12 мм
— Наружный диаметр: 17 мм
— Динамическая грузоподъемность: 11 кН
— Статическая грузоподъемность: 37 кН
Шарнирный наконечник угловой SQ12X1,25CRS используется в промышленных узлах, которые п��оворачиваются менее чем на один оборот. Справляется с работой на небольших скоростях или с часто меняющимся направлением вращения.
| Производитель | Железно |
|---|
Диаметр d, мм: 125
a, мм: 500
b, мм: 150
Вес, кг: 40
L, мм: 205
Размер h, мм: 150
Крепежный винт: М24х130
Диаметр d, мм: 110
a, мм: 410
b, мм: 120
Вес, кг: 26.2
L, мм: 185
Размер h, мм: 140
Крепежный винт: М20х110
Размер W, мм: 14
Ширина B2, мм: 49,5
Наружный диаметр D, мм: 62
Статическая нагрузка C0, H: 50000
Диаметр d1, мм: 24
Ширина C, мм: 28
Диаметр d2, мм: 38
Диаметр d3, мм: 4
Ширина B3, мм: 11
Резьба G: M24X1,5
Длина резьбовой части цапфы lg, мм: 25
Ниппель для смазки: NIPA3X9,5
Ширина C1, мм: 1,3
Цапфа: да
Max кол-во оборотов: 2600
В качестве опорного ролика Дин. Cw: 23500
В качестве опорного ролика Стат. C0w: 46500
Ширина без цапфы, мм: 30,6
Ширина с цапфой, мм: 80
Динамическая нагрузка C, Н: 40000
Ширина B1, мм: 30,6
Момент затяжки, Н*м: 220
Ширина B, мм: 80
Материал: сталь
Вес, кг: 0,885
Размер W, мм: 14
Радиус монтажной фаски r, мм: 1,1
Ширина B2, мм: 63
Наружный диаметр D, мм: 90
Диаметр d1, мм: 30
Ширина C, мм: 35
Диаметр d2, мм: 53
Диаметр d3, мм: 4
Ширина B3, мм: 15
Резьба G: M30x1,5
Длина резьбовой части цапфы lg, мм: 32
Ниппель для смазки: NIP3X9,5
Ширина C1, мм: 1
Цапфа: да
Коэффициент нагрузки С, N: 52000
Коэффициент нагрузки С0, N: 129000
Max кол-во оборотов: 850
Ширина без цапфы, мм: 37
Ширина с цапфой, мм: 100
Ширина B1, мм: 37
Момент затяжки, Н*м: 450
Ширина B, мм: 100
Материал: сталь
Вес, кг: 2,221
Наружный диаметр d2, мм: 112
Длина резьбовой части l1, мм: 106
Внутренний диаметр d1, мм: 56
Размер резьбы d3, мм: M45x3
Расстояние от центра отверстия шарнира до хвостовика l7, мм: 60
Высота h1, мм: 185
Ширина C1, мм: 30
Угол поворота α, °: 6
Расстояние от краев r1smin, мм: 0,6
Пара трения: сталь/сталь
Диаметр сферы dK, мм: 66
Наружный диаметр D, мм: 75
Направление резьбы: левая
Длина l2, мм: 241
Ширина B, мм: 35
Внутренний диаметр d, мм: 50
Динамическая нагрузка C, kН: 156
Вес, кг: 3,4
Статическая нагрузка C0, kH: 313
Диаметр d, мм: 5
B, мм: 16
Вес, кг: 0.00375
Размер: 5x8x16
F, мм: 8
Наружный диаметр d2, мм: 81
Диаметр хвостовика d4, мм: 46
Глубина крепежного отверстия l3, мм: 56
Внутренний диаметр d1, мм: 39
Размер резьбы d3, мм: M36x2
Длина хвостовика шарнирной головки l5, мм: 17
Диаметр хвостовика d5, мм: 58
Высота h1, мм: 125
Ширина основания W, мм: 50
Ширина C1, мм: 28
Угол поворота α, °: 16
Расстояние от краев r1smin, мм: 0,3
Пара трения: сталь/PTFE
Диаметр сферы dK, мм: 57,15
Длина наконечника l4, мм: 165,5
Направление резьбы: левая
Ширина B, мм: 43
Внутренний диаметр d, мм: 35
Динамическая нагрузка C, kН: 94
Вес, кг: 1,7
Статическая нагрузка C0, kH: 97
Размер W, мм: 8
Ширина B2, мм: 29,5
Наружный диаметр D, мм: 35
Статическая нагрузка C0, H: 16800
Диаметр d1, мм: 16
Ширина C, мм: 18
Диаметр d2, мм: 20
Диаметр d3, мм: 3
Ширина B3, мм: 7,8
Резьба G: M16x1,5
Длина резьбовой части цапфы lg, мм: 17
Ниппель для смазки: NIPA2X7,5
Ширина C1, мм: 3,8
Цапфа: да
Max кол-во оборотов: 6500
В качестве опорного ролика Дин. Cw: 8600
В качестве опорного ролика Стат. C0w: 16800
Ширина без цапфы, мм: 22,6
Ширина с цапфой, мм: 52
Динамическая нагрузка C, Н: 15000
Ширина B1, мм: 19,6
Момент затяжки, Н*м: 58
Ширина B, мм: 52
Материал: сталь
Вес, кг: 0,206
d, мм: 240
Вес, кг: 13.02
B1, мм: 133
G: Tr 240×4
d3, мм: 290
B2, мм: 34
Стопорная гайка: KM48
Стопорная шайба: MB48
Гидравлическая шайба: HMV48 E
Диаметр d, мм: 80
a, мм: 345
b, мм: 100
Вес, кг: 12.5
L, мм: 140
Размер h, мм: 100
Крепежный винт: М16х80
Диаметр d, мм: 110
Вес, кг: 4.35
Класс точности: P0
Уплотнение: Закрытый
Зазор: CN (нормальный зазор)
Тип отверстия: Цилиндрическое
Рядность: Однорядный
Тип: Радиальный
Размер: 110x200x38
Ширина B, мм: 38
Внешний диаметр D, мм: 200
Предельная скорость, об/мин: 3230
Защитные шайбы: ZZ (двусторонняя защитная металлическая шайба)
Предельная скорость (консистентная смазка), об/мин: 2850
Наличие канавки под стопорное кольцо: нет
Рабочая скорость об/мин: 3230
Диапазон температур: от -40° до +100°
Динамическая нагрузка C, Н: 148
Статическая нагрузка C0, Н: 1095.7
Диаметр d, мм: 25
a, мм: 185
b, мм: 52
Вес, кг: 2
L, мм: 77
Размер h, мм: 50
Крепежный винт: М8х40
